ADS7142-Q1 具有 1.8V 运行电压的汽车类 12 位、140kSPS、双通道毫微功耗 SAR ADC
数据:
ADS7142-Q1 1.8V、小尺寸、12 位、140kSPS、双通道 ADC 数据表
描述
ADS7142-Q1是12位140kSPS逐次逼近型寄存器(SAR)模数转换器(ADC),可以自主监测信号,同时最大限地提高系统功率,可靠性和性能。该器件使用具有可编程高低警报阈值,迟滞和事件计数器的数字窗口比较器,实施每通道事件触发的中断。器件包含一个在SAR ADC前端的双通道模拟多路复用户,然后是一个用于转换和捕捉传感器数据的内部数据缓冲器。

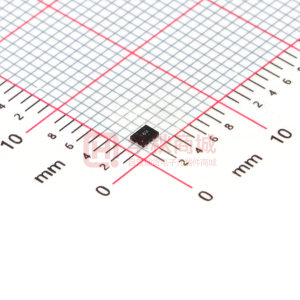

ADS7142-Q1提供10引脚WSON封装,可以实现功耗低至900nW。该器件体积小巧,功能耗低,非常适合空间受限型应用。
特性
- 符合面向汽车应用的AEC-Q100标准:
- 小封装尺寸:3mm×2mm
- 12位无噪声分辨率
- 高达140kSPS的采样率
- 高效主机休眠和唤醒:
- 自主监控功耗为900nW
- 用于事件触发主机唤醒的窗口比较器
- 独立的配置和校准:
- 双通道,伪差动或接地检测输入配置
- 用于校准的可编程阈值
- 内部校准改善了偏移和漂移
- 错误触发防护:
- 每个通道的可编程阈值
- 用于实现抗噪性能的可编程磁滞
- 用于瞬态抑制的事件计数器
- 我 2 C接口:
- 兼容1.65V至3.6V的电压范围
- 8个可配置地址
- 高达3.4MHz(高速)
- 模拟电源:1.65V至3.6V
所有商标均为他们各自的所有者。
参数 与其它产品相比 精密 ADCs (<=10MSPS)
Resolution (Bits) Sample Rate (Max) (kSPS) Number of input channels Interface Operating temperature range (C) Package Group Approx. price (US$) Power consumption (Typ) (mW) Package size: mm2:W x L (PKG) Architecture Input type Multi-channel configuration Reference mode Features Input range (Max) (V) Input range (Min) (V) Analog voltage AVDD (Min) (V) Analog voltage AVDD (Max) (V) Digital supply (Min) (V) Digital supply (Max) (V) INL (Max) (+/-LSB) SINAD (dB) SNR (dB) THD (Typ) (dB) Rating ADS7142-Q1 ADS1015-Q1 ADS7828-Q1 ADS7950-Q1 12
16 12 12 12 140 3.3 50 1000 2 4 8 4 I2C I2C I2C SPI -40 to 125 -40 to 125 -40 to 85 -40 to 125 WSON | 10 VSSOP | 10 TSSOP | 16 TSSOP | 30 1.36 | 1ku 4.22 | 1ku 2.71 | 1ku 0.0009 0.9 0.675 14.5 See datasheet (WSON) 10VSSOP: 9 mm2: 3 x 3 (VSSOP | 10) 16TSSOP: 22 mm2: 4.4 x 5 (TSSOP | 16) 30TSSOP: 50 mm2: 6.4 x 7.8 (TSSOP | 30) SAR Delta-Sigma SAR SAR Pseudo-Differential
Single-Ended Differential
Single-Ended Pseudo-Differential
Single-Ended Single-Ended Multiplexed Multiplexed Multiplexed Multiplexed Supply Int Ext
Int Ext Comparator
Oscillator
Small Size Comparator
Oscillator
PGA
3.6 5.5 5.25 5.25 0 0 0 0 1.65 2 2.7 2.7 3.6 5.5 5.25 5.25 1.65 2 2.7 1.7 3.6 5.5 5.25 5.25 1 0.5 1 1.5 71 71 71.3 71.5 72 71.7 -80 -82 -82 Automotive Automotive Automotive Automotive
方框图
- ADS7142-Q1 - 功能方框图
