protel和cad有什么区别

什么是CAD

计算机辅助设计（Computer Aided Design）指利用计算机及其图形设备帮助设计人员进行设计工作。

在设计中通常要用计算机对不同方案进行大量的计算、分析和比较，以决定最优方案；各种设计信息，不论是数字的、文字的或图形的，都能存放在计算机的内存或外存里，并能快速地检索；设计人员通常用草图开始设计，将草图变为工作图的繁重工作可以交给计算机完成；由计算机自动产生的设计结果，可以快速作出图形，使设计人员及时对设计做出判断和修改；利用计算机可以进行与图形的编辑、放大、缩小、平移、复制和旋转等有关的图形数据加工工作。

CAD技术作为杰出的工程技术成就，已广泛地应用于工程设计的各个领域。CAD系统的发展和应用使传统的产品设计方法与生产模式发生了深刻的变化，产生了巨大的社会经济效益。目前CAD技术研究热点有计算机辅助概念设计、计算机支持的协同设计、海量信息存储、管理及检索、设计法研究及其相关问题、支持创新设计等。 可以预见技术将有新的飞跃，同时还会引起一场设计变革

CAD技术一直处于不断发展与探索之中。 应用 CAD技术起到了提高企业设计效率、优化设计方案、减轻技术人员的劳动强度、缩短设计周期、加强设计标准化等作用。 越来越多的人认识到 CAD是一种巨大的生产力。 CAD技术已经广泛地应用在机械、电子、航天、化工、建筑等行业。并行设计、协同设计、智能设计、虚拟设计、敏捷设计、全生命周期设计等设计方法代表了现代产品设计模式的发展方向。 随着人工智能、多媒体、虚拟现实、信息等技术的进一步发展， CAD技术必然朝着集成化、智能化、协同化的方向发展。企业 CAD和CIMS技术必须走一条以电子商务为目标、循序渐进的道路。 从企业内部出发，实现集成化、智能化和网络化的管理，用电子商务跨越企业的边界，实现真正意义上的面向客户、企业内部和供应商之间的敏捷供应链。

protel和cad区别

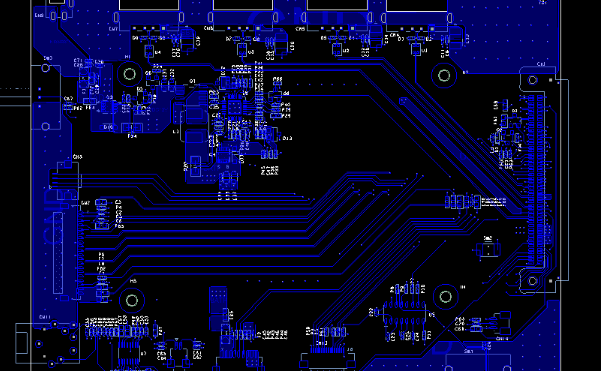

Protel 系列软件是专门为电路设计而来的，主要可以进行电路原理图绘制，PCB的绘制和仿真分析，比较专业，CAD也能做，但是不如Protel在电路设计方面专业。

protel99是专业电路设计软件，针对于电路设计，更为便捷和实用！

protel99是画PCB板布电路的，CAD是建筑，机械画图的，它们可以通过DXF格式互换

CAD主要是在建筑/机械制图方面很强大，除此之外还可以设计很多的东西来绘图，作用广泛。

CAD是比较广泛应用于设计领域的绘图软件非常庞大，可以绘制施工图效果图，各领域都可以应用的软件。如建筑设计，室内设计，产品设计，机械设计，机电设计，服装设计等等！

PROTEL学习中几个常见的误区

1.SCHMEDIT的作用主要是为了得到一张美观的电路图

错.SCHMEDIT绘图的目的，主要是为了得到一份网络表，为下一步印制板设计作准备，事实上用西文的SCHMEDIT是很难得到一张美观且符合国标的电路图的。

2.要用TRAXEDIT自动布线，必须先用SCHMEDIT绘制电路图

错.TRAXEDIT自动布线并不需要原理图支持，更不是非用SCHMEDIT绘制不可.TRAXEDIT只是需要一份网络表（.NET）文件。网络表可以由SCHMEDIT绘制成原理图，然后用POST.EXE处理后得到，也可以由其它软件（如ORCAD）软件生成，对网络表了解后还可以手工编制网络表文件。

3.TRAXEDIT中布线时，必须‘正规地’按其提供的布线法去布线，否则不能得到一份完整的印制板图

错。其实只要在PROTEL的BOTTOM LAYER或TOP LAYER画上一条线，或则放上一个焊点，这条线或这个焊点就能被制到板上，不管这条线是怎么画上去的，或这个焊点是怎么做上去，可以是用PROTEL的自动画线，也可以是用F3画线功能画的任意一根线。焊点可以是某个元件上的，也可以是用放置（PLACE）功能放上的一个焊点。这点看似简单，但了解这点，立即可以开始工作。

4.单面板比双面板制作简单

错。在PROTEL中制作单面板的难度比双面板难得多， 在使用自动布线功能时布通率很低。

5.用PROTEL自动布线功布出的线肯定是正确的。

错。用PROTEL的自动布线并不能完全保证布线的正确，有时还会犯‘严重’的错误，如电源短路等，必须在布线完成后全面检查，认真修改。

6.用PROTEL自动布线功能布出的线是比较合理的。

错。其实用PROTEL自动布线功能布出的线是很乱的，根本比不上有经验的人的手工布线，特别是对模拟电路的布线，几乎必须手工修改。甚至全面手工布线，才能满足要求，

7.PROTEL中元件的封装库很全面，一般不需要自已增加封装库。

错.PROTEL中元件的封装的确很多，但和我们使用的众多元件封装比，还是少了一点，有时一个电解电容都会找不到现成的封装。因此用PROTEL设计印制板，增加封装库就是常事了，好在PROTEL中增加封装库非常方便。这里要注意：封装不能只看外形相似，一定要让焊盘的名字和原理图中该元件的管脚名相同，否则就会在调入网络表时丢失管脚。（元件的管脚名可以用SLM调入该元件来查看），关于这方面的内容，近期一些报刊上多有刊登，请参考。

8.PROTEL设计好印制板后，必须用绘图仪绘出图来才能去照相制板。

错。较大一点规模的印制板生产厂只要你提供绘好的图，就可以进行光绘制版，效果很好，而且成本不高，比较一下，如果用照相制板，则一块双面加阻焊，印字的板，必面提供5张图纸（正反铜泊，正反阻焊图及正面的丝印层图），要拍8张底片（正反铜泊及印字面必须先制负片，再翻拍正片），而用光绘制板，只要两片软片即可。

几个不易搞清概念

1.要实现PROTEL的自动布局功能，首先要有一个网络表（用如前所述的方法产生），然后进入TRAXEDIT中，在禁止布线层中设置一个布线区域，才能使用这一功能。所谓设置布线区，就是在禁止布线层中画一个方框。操作如下：进入TRAXEDIT后，用‘-’键切换层，见到最下面的状态行是KEEP OUT LAYER后，按下F3画线功能，画一个方框即可，刚开始时可将框画大些，这对以后的布线影响不大。

2.TRAXEDIT中画线的方法。在NETLIST功能表中ROTLE中有四种布线法，分别是（1）BOARD，即为整个线路板布线。（2）CONNECTION即区线布线，方法是先在NETLIST中用SHOW功能，显示飞线，然后进入ROTLE功能，选CONNECTION，此时，可以用光标点下一条飞线，即可为这一飞线自动线。（3）MANUAL手工布线，方法是首先显示飞线，然后选一个有飞线的焊点，用鼠标点一下，即可用鼠标拖动画线，画线过程中可以切换层。以上三个画线功能必须首先调入网络表，才能使用。（4）PAD TO PAD即焊盘到焊盘，选中此项后，首先用光标点中一个焊盘（可以是用PLACE功能放置的单个焊盘，也可以是某个元件中的一个焊盘），然后点中另一个，程序即可为这两个焊盘自动布线。（5）F3画线功能，只要按下F3，即可画线，这是真正的手画线.
