高频逆变器的工作原理详解_高频逆变器和低频逆变器的区别介绍

　　高频逆变电器是一种在工业领域使用的开关设备，高频逆变器的工作原理是什么，这种设备是采用程序逻辑进行控制的。高频逆变器可以使用在电信行业，是一种计算机房的一种开关设备。这种电源可以使用在太阳能行业和发电行业，是一种采用数据线输出的开关电源装置，是非常的安全的。本文主要介绍的是高频逆变器的工作原理及高频逆变器和低频逆变器的区别，具体的跟随小编来了解一下。

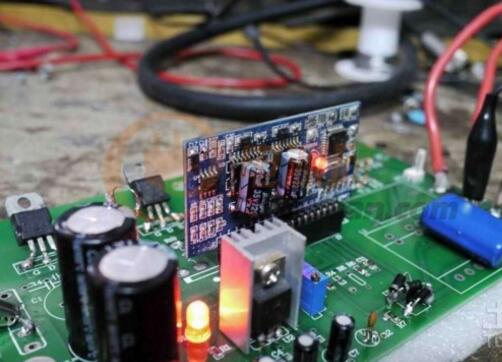

　　高频逆变器的工作原理

　　高频逆变器是一种DC to AC的变压器，它其实与转化器是一种电压逆变的过程。高频逆变器的工作原理，转换器是将电网的交流电压转变为稳定的12V直流输出，而逆变器是将Adapter输出的12V直流电压转变为高频的高压交流电;两个部分同样都采用了用得比较多的脉宽调制（PWM）技术。其核心部分都是一个PWM集成控制器，Adapter用的是UC3842，逆变器则采用TL5001芯片。TL5001的工作电压范围3.6～40V，其内部设有一个误差放大器，一个调节器、振荡器、有死区控制的PWM发生器、低压保护回路及短路保护回路等。

　　1、输入接［部分：输入部分有3个信号， 12V直流输入VIN、工作使能电压ENB及Panel电流控制信号DIM。VIN由Adapter提供 ， ENB电压由主板上的MCU提供，其值为0或3V ，当ENB=0时，逆变器不工作，而ENB=3V时，逆变器处于正常工作状态而DIM电压由主板提供，其变化范围在0~5V之间，将不同的DIM值反馈给PWM控制器反馈端，逆变器向负载提供的电流也将不同，DIM值越小，逆变器输出的电流就越大。

　　2、电压启动回路： ENB为高电平时，输出高压去点亮Panel的背光灯灯管。

　　3、PWM控制器：有以下几个功能组成：内部参考电压、误差放大器、振荡器和PWM、 过压保护、欠压保护、短路保护、输出晶体管。

　　4、直流变换：由MOS开关管和储能电感组成电压变换电路，输入的脉冲经过推挽放大器放大后驱动MOS管做开关动作，使得直流电压对电感进行充放电，这样电感的另一端就能得到交流电压。

　　5、LC振荡及输出回路：保证灯管启动需要的1600V电压，并在灯管启动以后将电压降至800V。

　　6、输出电压反馈：当负载工作时，反馈采样电压，起到稳定逆变器电压输出的作用。

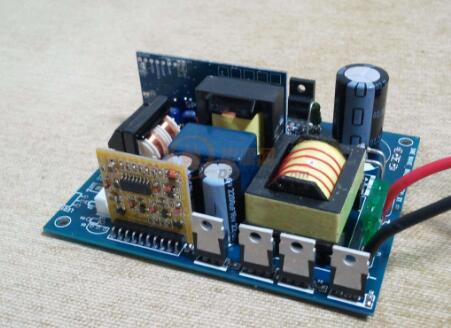

　　高频逆变器的分类

　　1、方波逆变器

　　方波逆变器输出的交流电压波形为方波。此类逆变器所使用的逆变线路也不完全相同，但共同的特点是线路比较简单，使用的功率开关管数量很少。设计功率一般在百瓦至千瓦之间。方波逆变器的优点是：线路简单、价格便宜、维修方便。缺点是由于方波电压中含有大量高次谐波，在带有铁心电感或变压器的负载用电器中将产生附加损耗，对收音机和某些通讯设备有干扰。此外，这类逆变器还有调压范围不够宽，保护功能不够完善，噪声比较大等缺点。

　　2、阶梯波逆变器

　　此类逆变器输出的交流电压波形为阶梯波，逆变器实现阶梯波输出也有多种不同线路，输出波形的阶梯数目差别很大。阶梯波逆变器的优点是，输出波形比方波有明显改善，高次谐波含量减少，当阶梯达到17个以上时输出波形可实现准正弦波。当采用无变压器输出时，整机效率很高。缺点是，阶梯波叠加线路使用的功率开关管较多，其中有些线路形式还要求有多组直流电源输入。这给太阳电池方阵的分组与接线和蓄电池的均衡充电均带来麻烦。此外，阶梯波电压对收音机和某些通讯设备仍有一些高频干扰。

　　高频逆变器特点

　　1、 输入电压范围宽，稳压精度高，环境适应能力强；

　　2、 采用专用微处理器控制，数字技术，国际领先；

　　3、纯正弦波输出，优异的电气性能指标；

　　4、 LED+LCD液晶显示，人机界面友好，直观方便，可随时显示逆变器工作状态、负载状态、环境状态及参数；

　　5、任意选择旁路优先或逆变优先；

　　6、 输入输出电气隔离，能承受计算机负载开机浪涌冲击；

　　7、 高效逆变，低空载损耗；

　　8、 制造工艺先进，产品大方美观；

　　9、 具有输入过、欠压、接反保护；输出过载、短路保护；市电旁路高、低压等一系列保护；

　　10、 无直流的情况下，可以交流开机起动；

　　11、 全自动化维护，适用无人值守机站。

　　高频逆变器和低频逆变器的区别

　　1、按照电气和电子工程师学会（IEEE）制定的频谱划分表，低频频率为30~300kHz，中频频率为300~3000kHz，高频频率为3~30MHz，频率范围在30~300MHz的为甚高频，在300~1000MHz的为特高频。相对于低频信号，高频信号变化非常快、有突变;低频信号变化缓慢、波形平滑。

　　2、电源与信号是不一样的，电源板提供的电压一般频率为0（直流电源）或者50Hz（交流电源）。信号可以说是高频还是低频（或者其他频率），电源板就不好说了，因为它只是用来供电的，频率很低，一定要说的话也只是低频。

　　3、高频逆变器的的好处主要是重量轻体积小，待机功率小，效率比较高（相对会省电一些）。缺点是抗冲击性不如工频逆变器（也就是你说的低频）好，可能带不了食物搅拌机，手电钻之类的电器。低频的缺点是比较重，比较大，价格可能也会略贵，自身损耗会稍大一些（有点费电）。优点是比较皮实，带冲击性电器的能力会好一些。
