简要介绍调光去频闪最简方案

为什么要去频闪？

1北美标准要求

北美能源之星Energy Star对于功率大于5W以上的LED产品，要求功率因数大于0.7，而CEC Title24标准则更为严格，要求功率因数大于0.9。目前的单级高PF驱动，原理上输出电流都会有两倍工频的低频纹波存在。

而LED光源，由于没有光延迟效应，输出电流上的低频纹波会造成光输出的波动，即我们通常所说的频闪。目前CEC和NEMA标准都对频闪提出了相关要求，能源之星虽然还没有强制要求，但也要求在报告中上报相关参数， 为下一步指定相关标准做参考。

2驱动尺寸限制

现在的LED光源类产品由于成本的下降和性能的提升，结构件的尺寸越来越小。尤其是目前非常流行的灯丝灯，很多驱动需要直接放入E12或者E14灯头中，由于尺寸的限制，电解电容的容量无法加大。而为了满足上面提到的相关标准要求，也需要去频闪的解决方案， 同时又不能占用太多的尺寸。

3优化调光效果

在实际应用中，市电的状况往往不如实验室理想。当电网中存在大型的感性或者容性设备时，电网可能会发生畸变。而调光电源在调到低端时，因为亮度比较低，可能会造成闪灯的现象，影响客户体验。通过添加去频闪线路，可以抑制市电畸变造成的低频抖动，改善调光的效果。

4丰富产品品类，降低产品运维成本

随着消费者对于频闪危害的认识越来越深入，目前很多的品牌客户都会在自己的产品序列中添加无频闪这一产品品类。而从研发和产品维护的角度考虑，又希望尽量减少机种，降低研发和维护成本。通过使用调光去频闪产品，客户可以在不改变前级驱动平台的基础上实现调光/非调光无频闪功能。以最小的成本，极大的丰富了产品的种类，增加了产品覆盖度。

为什么BP5659B可以宣称为

调光无频闪最简方案？

BP5659B无需外部电阻电容，即可实现超低带宽调光全程去频闪功能。同时配合SOT33-3封装，在不牺牲散热的基础上，又进一步缩减了体积。

BP5659B

产品特点

1、外围极简，无需电阻电容；

2、实现调光全程去频闪功能；

3、消除前级调光产生的低频抖动；

4、集成500V高压JFET供电；

5、集成MOS管漏极过压保护；

6、集成过温调节保护功能；

7、采样SOT33-3封装。

BP5659B 原理图及封装实物图

方案应用案例

可控硅调光

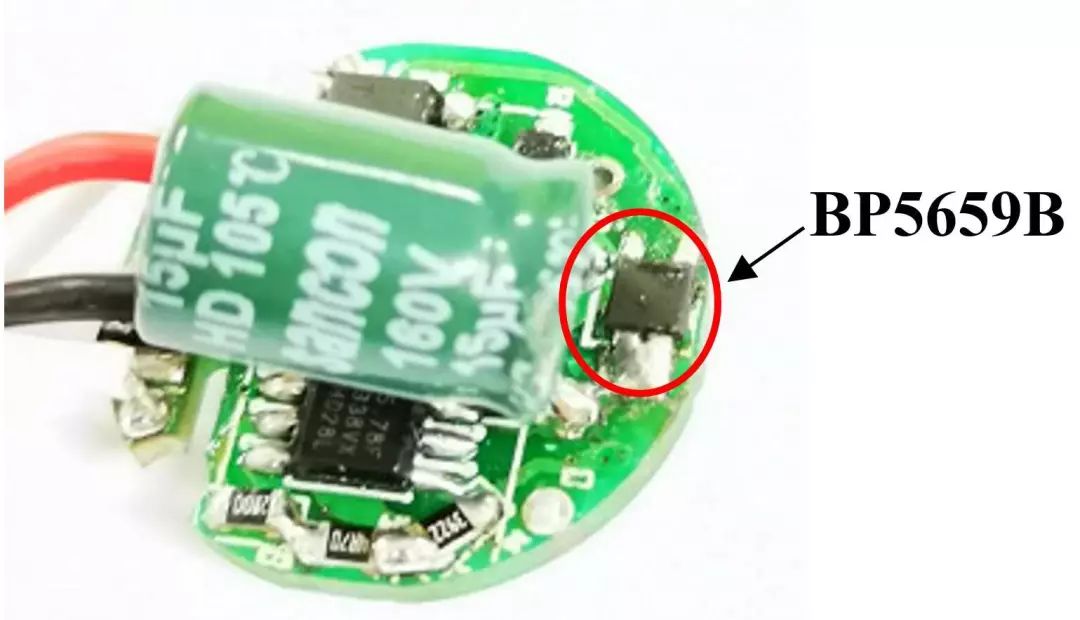

一、应用实物图

产品型号：BP5178FL+BP5659B

输入电压：108Vac-132Vac

输出电压：130Vdc

输出电流：40mA

调光：可控硅调光

二、方案原理图

三、基本测试数据

纹波率

Vds电压

效率

BP5659B去频闪效率损失为2.14%。

四、工作波形

启动波形

绿色： 输出电流 红色：BP5659B的Drain-GND 电压

快速开关机波形

绿色： 输出电流 红色：BP5659B的Drain-GND 电压

芯片温升

过温调节测试

五、产品选型

BP5659B以无外围的设计，小体积的封装，良好的调光去频闪特性以及齐全的保护特性，非常适合小尺寸，低成本的调光/非调光无频闪应用场合，尤其是灯丝灯和一体化球泡应用。该产品系列还在不断的扩充中，以适应客户不同的输出电流。
