LED彩色图案的制作教程

454398 来源:网络整理 作者:网络整理 2019-12-06 17:09 次阅读

步骤1:收集材料

要构建此项目,您将只需要一些材料,因为它并不难构建。

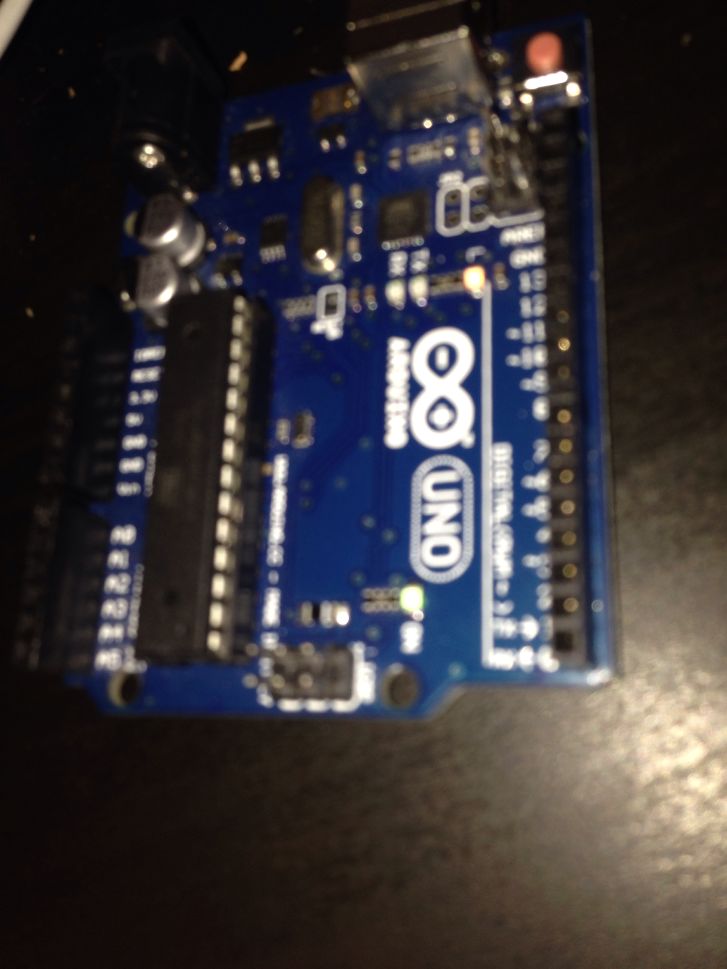

-Arduino

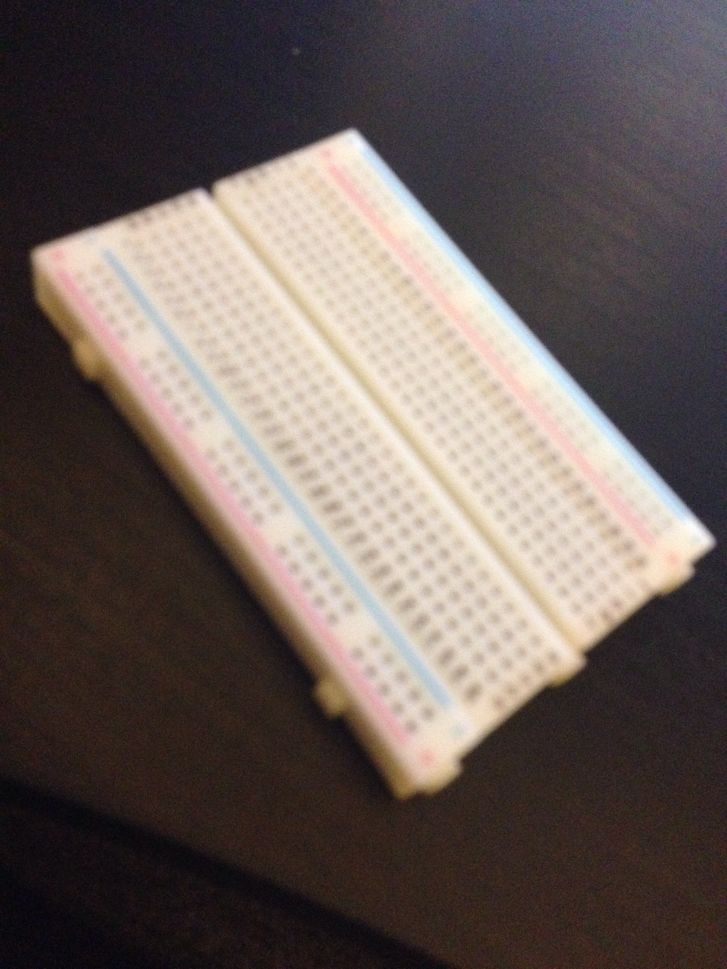

-面包板(任何大小)

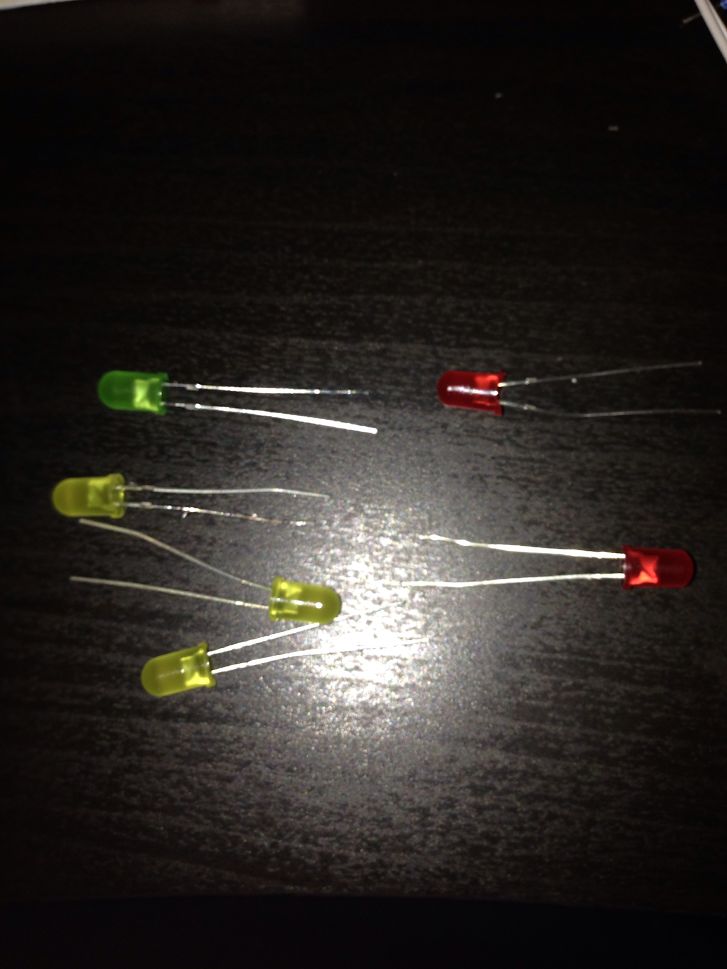

-6个LED(最好只有两种颜色,使图案更具吸引力。)

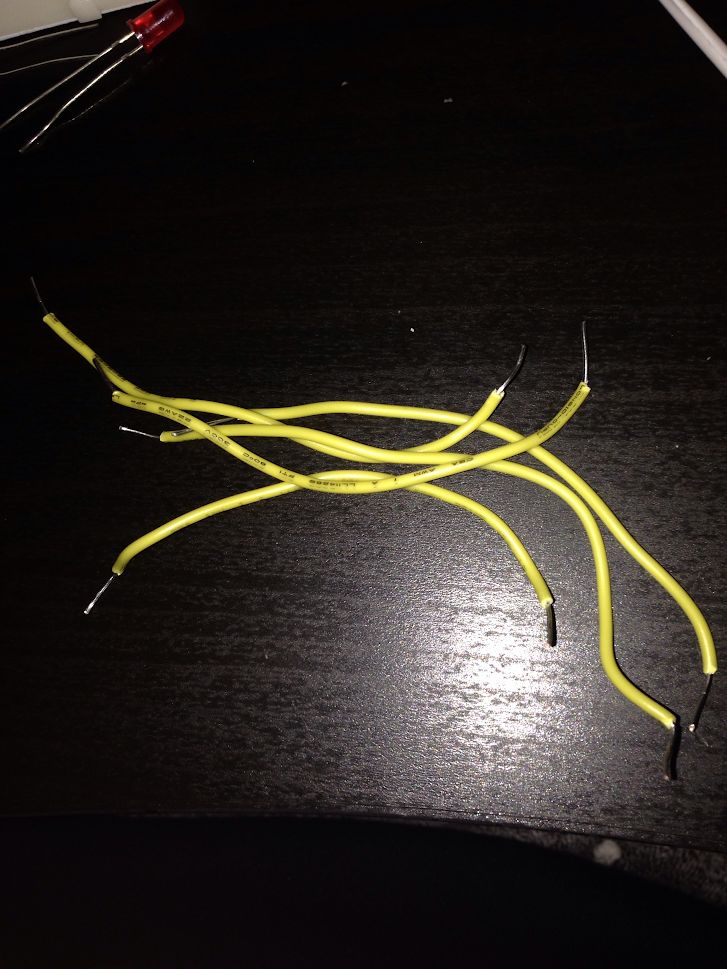

-电线(请确保切得足够长)

注意:电线应使用不同的颜色(电源=黄色,地线=蓝色等)。这不是强制性的。

步骤2:步骤2:构建!

步骤1:将所有材料集中在一起整洁的地方,以便您可以组织工作。

第2步:将所有6个LED均匀地放在面包板上,不要太远也不要太近。

第3步:现在将重点放在LED的长脚上,您将在每根LED的长脚上连接一根电线,并将它们连接到Arduino上的不同引脚号。例如,LED 1 = 12,LED 2 = 9,依此类推。选择所需的任何引脚,以便以后调整代码。

步骤4:现在,我们必须将Arduino的接地线连接到开发板上,要在Arduino的电源侧实现此目的,请插入

步骤5:现在继续前进,我们LED的短脚都需要连接到电路板的另一侧。我们连接了地面。 (绿色线)

步骤6:开始编码!

步骤3:步骤3:草图

原始代码由Matt Arnold创建的LED Blink Pattern©GPL3 +提供。精致的草图是我使用原始代码作为开始基础的内置代码。为了确保草图有效,请确保定义了每个LED并正确指出其相应的引脚。以下是Matt和我的两个草图,供您将来的项目下载
