12v一85vled灯电路图

姚小熊27 来源:xx 2019-10-17 10:38 次阅读

dc12~85v通用led地摊灯的电路原理

12v一85vled灯电路图

LED地摊灯的电路原理图

上图中的YY2104是LED地摊灯里常用的一款降压恒流驱动IC,其工作电压范围为12~85V,该IC可以通过外部电阻来设定LED灯珠的工作电流(工作电流可以在数十mA~850mA范围内调整),并且该IC还可以在其EN端(②脚)接入PWM信号来对LED进行调光。

上图中,VD1为保护二极管,可以防止电源接反损坏电路中的元件。VD2为5.1V的稳压二极管。VD3为1A/100V的肖特基二极管。VD4~VD5为多个串联的LED灯珠(这里只画了两个LED灯珠,省略了一些灯珠)。C1为电源滤波电容

12v至85v LED节能灯内部电子元件有哪些

12V~85V的LED节能灯为低压LED节能灯,既可以使用低压交流驱动,亦可以选用12V或24V的电瓶来点亮。其内部电路很简单,主要由二极管整流电流、稳压电路及LED恒流驱动电路组成。下图为这种低压LED节能灯的电路原理图及电路板。

12v一85vled灯电路图

12~85V低压LED节能灯电路图

图中的YY2104为低压LED节能灯、球泡灯及地摊灯里常用的降压型LED恒流驱动IC,其可以在12~85V电压范围内工作,内部输出级带有耐压值为100V的NMOS场效应管,可以直接驱动多串串联的LED灯珠,并且可以通过外接电阻设置灯珠的工作电流。YY2104的②脚为EN端,若在该端输入矩形波信号,还可以对LED进行调光。

电路中,D1、D2为整流二极管,D3为稳压二极管,稳压值一般为5.1V,D5为快恢复二极管。L1为电感线圈。

12~85V低压LED节能灯电路板

12~85V低压LED节能灯电路板

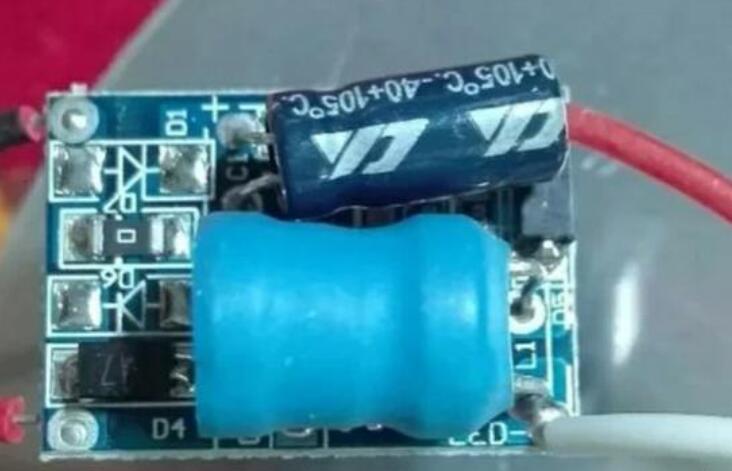

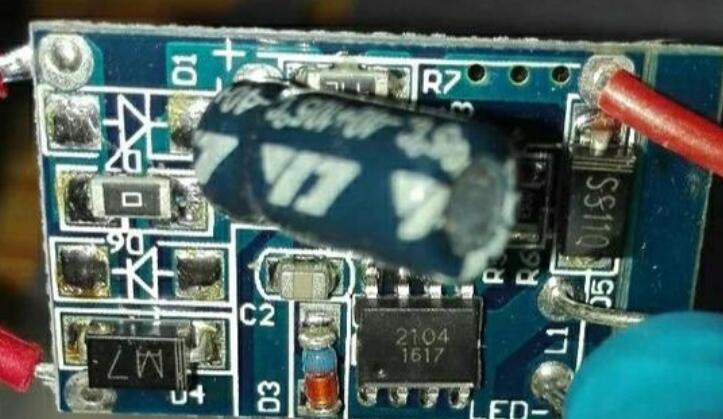

上图为这种低压LED节能灯的电路板。从图中可见,这种电路板很简单,除了电源滤波电容和电感线圈,其余的元件皆为贴片元件。实际上,路边很多采用12V电瓶作电源的LED地摊灯里面也是这种电路板。
