在smt贴片加工厂中,会有很多的由工艺因素引起的因素,常常因素这些因素导致了很多的电子产品不合格,浪费的成本也很多,那么下面对密脚元器件造成的虚焊来进行分析。

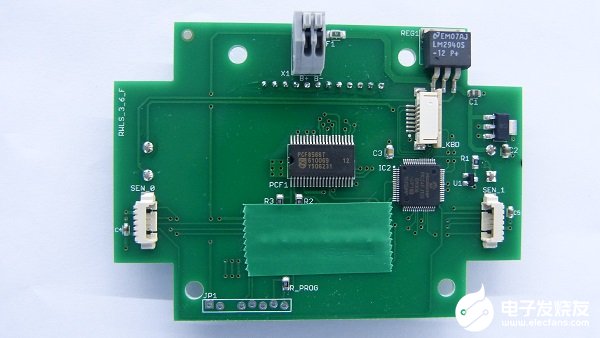

密脚元器件的虚焊,是指引脚与焊盘没有形成电连接的现象,其中因引脚翘起或者没有焊膏而导致的开焊(open soldering)缺陷是最常见的一类。
密脚元器件虚焊往往难发现,是一种危害性比较严重的缺陷。那是什么原因引起的呢?
密脚元器件虚焊原因有很多,如焊膏漏印、引脚变形、可焊性不好、pcb可焊性差、芯吸现象等,这些因素在元器件或者引脚上的出现往往不确定,随机性很强,因而在工艺上也比较难控制。
常见原因有:
(1 )焊膏漏印。焊膏量少则总的焊剂也少,因而去除氧化物的能力也就比较差,如果元器件引脚的可焊性不好,就可能导致虚焊。
(2)引脚共面性差,如翘脚,会因焊膏与引脚不接触而虚焊。
(3)焊盘上有导通孔。
(4)引脚或焊盘可焊性差。
(5)芯吸作用,如果PCB很厚,热容量大,温度低于元器件引脚,焊膏熔化后会先沿引脚上爬。
根据以上的产生的因素,我司给出的建议有:密脚元器件的虚焊与设计关系不大,主要是物料和工艺问题。一般应注意以下几点:
( I )避免焊接前写程序,因为写片操作很容易引起引脚变形。
(2)避免开封点物料,因为在转包装过程中很容易引起引脚变形。
(3)勤擦网。
smt生产中,焊膏印刷图形不全或无,是引起虚焊的最主要因素。因此,严格对密脚OFP、SOP器件焊膏印刷图形质量的监控是减少虚焊的有力措施。
