无码间串扰的传输特性及有哪些消除方法

牵手一起梦 来源:网络整理 作者:佚名 2020-03-04 11:53 次阅读

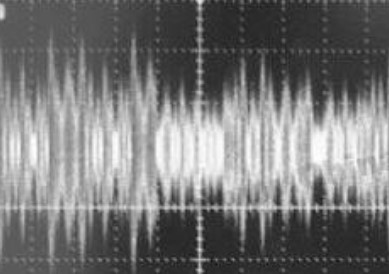

码间干扰是数字通信系统中除噪声干扰之外最主要的干扰,它与加性的噪声干扰不同,是一种乘性的干扰。造成码间干扰的原因有很多,实际上,只要传输信道的频带是有限的,就会造成一定的码间干扰。码间串扰会导致前后码元的波形畸变、展宽,并使前面波形出现很长的拖尾,蔓延到当前码元的抽样时刻上,从而对当前码元的判决造成干扰。

无码间串扰的传输特性:

1.理想低通特性:满足奈奎斯特第一准则的有很多种,一种极限情况,就是为理想低通型。但虽然理想低通传输特性达到了基带系统的极限传输速率和极限频带利用率,可是这种特性在物理上是无法实现的。而且,它的冲激响应h(t)作为传输波形仍然是不适宜的。

2.余弦滚降特性:为了解决理想低通特性存在的问题,可以使理想低通滤波器特性的边沿缓慢下降,这称为滚降。只要H(w)在滚降段中心频率处呈奇对称的振幅特性,就必然可以满足奈奎斯特第一准则,从而实现无码间串扰传输。这种设计也可看成是理想特性以奈奎斯特带宽为中心按奇对称条件进行滚降的结果。

消除方法:

由于数字信息序列是随机的,要想通过在接收滤波器输出的信号抽样信号中的各项相互抵消使码间串扰为0是不行的,这就需要对基带传输系统的总传输特性h(t)的波形提出要求。如果相邻码元的前一个码元的波形到达后一个码元抽样判决时刻已经衰减到0,就能满足要求。但是,这样的波形不易实现,因为现实中的h(t)波形有很长的“拖尾”,也正是由于每个码元的“拖尾”造成了对相邻码元的串扰。

只要基带传输系统的冲激响应波形h(t)仅在本码元的抽样时刻上有最大值,并在其他码元的抽样时刻上均为0,则可消除码间串扰。
