比亚迪“刀片电池”通过结构创新,在成组时可以跳过“模组”,大幅提高了体积利用率,最终达成在同样的空间内装入更多电芯的设计目标。相较传统的有模组电池包,“刀片电池”的体积利用率提升了50%以上!
集微网消息,3月29日,备受关注的比亚迪刀片电池正式揭开面纱。当日,比亚迪举行线上发布会,首次对外公布了“刀片电池”顺利通过“针刺试验”的完整测试视频。同时宣布首款搭载“刀片电池”的产品将是旗下全新的C级轿车--汉EV,其综合工况下的续航里程达到605公里,百公里加速3.9秒。
何为“刀片电池”呢?目前新能源车的两种主流电池,一种是磷酸铁锂电池,另一种是三元锂电池。从材料来说,“刀片电池”也属主流类型中的一类:磷酸铁锂电池,因为其外形长度较长,厚度较薄而因此得名。
随着用户对电动车的续航能力的要求逐渐提升,而在车身底部空间有限的情况下,传统技术中的电池组技术都降低了电池包体内部空间的利用率,导致电池包中单体电池的体积之和与包体体积的比值过低,能量密度无法满足用户对电动车的续航能力的需求,其也逐渐成为制约电动车发展的重要因素。
另外,目前电池包的组装过程繁琐、组装工序复杂,需要先组装成电池模组,再将电池模组安装在包体内,增加了人力、物力等成本。同时因需要多次组装工序,在电池包的组装过程中,不良率提高、多次组装增加了电池包出现松动、安装不牢固的可能性,对电池包的品质造成不良影响,并且电池包的稳定性下降、可靠性降低。
在这种技术背景下,“刀片电池”应用而生,比亚迪在19年6月21日申请了一项名为“电池包、电动车和储能装置”的发明专利(申请号:201910542987.2),申请人为比亚迪股份有限公司。
根据目前公开的专利资料,让我们一起来看看这项“刀片电池”技术吧。

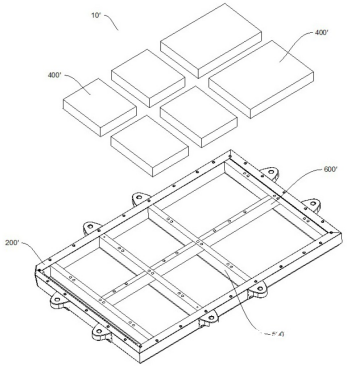

如上图所示为传统技术中电池包的组成结构,电池包10的包体200多由宽度方向横梁500、长度方向横梁600分割成多个电池模组400的安装区域。电池模组包括依次排列的多个单体电池,单体电池排列形成电池阵列,在电池阵列外部设置有端梁和侧梁,同时包含端梁和侧梁围成的容纳电池阵列空间。端梁和侧梁通过螺钉或者通过拉杆等其他连接件连接,来对电池阵列进行固定。
但是由于螺钉等结构固定在宽度方向横梁上,浪费了空间,同时因为加入了螺钉等连接接件,不但增加了产品整体的重量,而且降低了能量密度,使得电池包整体体积的利用率下降。
如上图为该专利中的“刀片电池”包的剖视图,可以看到多个单体电池100设于包体200内,包体是用于容纳多个单体电池100的外壳,由托盘210和上盖220组成,托盘和上盖构造出多个单体电池的容纳空间,因此单体电池可以容纳在托盘中,并由上盖封盖。
首先我们说说这样布置的优点,通过限定单体电池的体积之和与电池包的体积的比例,即将V1/V2≥55%,可以提高电池包的空间利用率,在电池包内可以布置更多的单体电池。即在单位空间内布置更多的能量提供结构,由此可以提高能量密度,从而在不扩大占用空间的情况下提高续航能力。同时在组装电池包的过程中,降低成本,并且提高品质和电池包的可靠性。
从图中也可以看到,电池本体的长度远大于其宽度,并且在电池包内沿第一方向布置,沿第二方向排列,长单体排列并放置在电池包中,形成体积利用率在55%以上的电池包,提高了空间利用率,提高能量密度和使用该电池包的电动车续航能力。

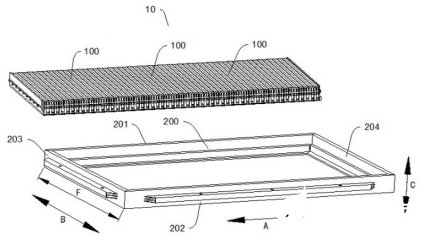

从下图的爆炸图中可以更加清楚的看到其结构构成。
单体电池100的长度延伸在电池包10的整个宽度方向B上,即沿电池包的宽度方向B,单体电池由包体200一侧延伸到另一侧,单体电池的长度在电池包的宽度方向B上进行填充。由于包体在方向B上无法放置两个及以上的单体电池,因此单体电池的长度方向上的两端可以配合于方向B上相对的两侧壁,例如进行包体的固定。
由此看来,包体内部无需宽度方向横梁和长度方向横梁,直接通过连接的单体电池承担中间梁的作用,极大的简化了包体的结构,且减少了中间梁占用的空间以及单体电池的安装结构占用的空间,从而进一步提高空间利用率,以进一步提高续航能力。
最后我们来看看这个电池包应用在实际的车辆上时的场景吧。

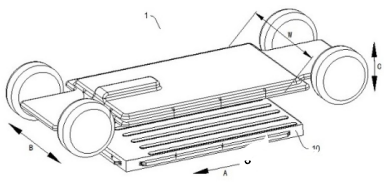

如上图所示为该电池包应用于实际车辆上的渲染图,电池包体200可以包括与车身配合连接的车用托盘210,形成与车身配合容纳并承载单体电池100的结构,这个车用托盘用于容纳并安装单体电池。当单体电池安装到车用托盘中后,该车用托盘可以通过紧固件安装到车身上,例如悬挂在电动车的底盘上,并起到容纳和承重作用。
我们知道在电动车的开发中,对于单体电池的电压要求是事先确定好的,这使得单体电池的体积成定值在使用相同化学体系材料的基础时,其单体电池中所容纳的材料量是一定的。因此,通过设计电池本体的长度L和宽度H的比值,可在一定体积下使电池包进行合理的扁长化。
这样一方面利于在电池包内的整体排布、提高电池包的空间利用率、扩大电池包的能量密度,同时进而增强电池包的续航能力,另一方面能够保证单体电池具有足够大的散热面积,能够及时将内部的热量传导至外部,防止热量在内聚集,从而匹配较高的能量密度,支持续航能力的提升。
以上就是比亚迪的“刀片电池”技术,比亚迪“刀片电池”通过结构创新,在成组时可以跳过“模组”,大幅提高了体积利用率,最终达成在同样的空间内装入更多电芯的设计目标。相较传统的有模组电池包,“刀片电池”的体积利用率提升了50%以上!在大幅提升系统质量能量密度以及体积能量密度的同时,也使得电池系统的复杂度大幅下降,由此也带来了更高的产品稳定性和更低的故障率,给消费者带来了兼具高安全以及高品质的新能源汽车!
-
