Intel DG2独立显卡曝光 基于Intel 7nm EUV工艺打造

工程师邓生 来源:快科技 作者:万南 2020-04-09 14:27 次阅读

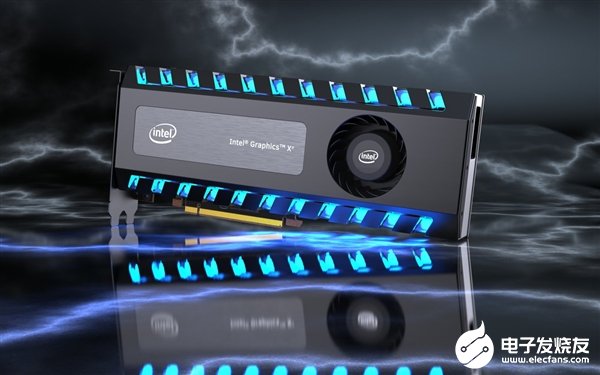

Intel正在打造基于Xe架构的独立显卡产品,首款开发样卡DG1我们已经见过,不过定位较为入门,主要面向1080P网游。

日前,老外从Inel Iris Plus的开源编程文档中发现了DG2的蛛丝马迹,它基于Xe_HP打造,HP是High Performance(高性能)的缩写,与DG1的Xe_LP(Low Power)核心截然不同。

驱动文档似乎还暗示了DG2的EU单元(相当于NVIDIA SM流处理器集群)配置信息,如下:

- iDG2HP512 = “Intel(R) UHD Graphics, Gen12 HP DG2” “gfx-driver-ci-master-2624”

- iDG2HP256 = “Intel(R) UHD Graphics, Gen12 HP DG2” “gfx-driver-ci-master-2624”

- iDG2HP128 = “Intel(R) UHD Graphics, Gen12 HP DG2” “gfx-driver-ci-master-2624”

简单翻译下,DG2设计了三种EU规模,分别是128个、256个和512个。此前,DG1配置了96个EU,单精度浮点2~3TFlops。结合此次又是高能核心,512 EU的DG2显卡摸到10~15TFLOPS难度不大。

早先有爆料称,Xe_HP的每组EU中有8颗流处理器,所以512 EU可换算为4096颗流处理器。另外,Xe_HP支持MCM,最大4芯,也就是16384颗流处理器。

这样解释就说通了,不论是游戏显卡还是性能密度更极限的数据中心加速卡,Xe架构都能支撑。

如此的实力,况且又基于Intel 7nm EUV工艺打造,消费级领域叫板NVIDA Ampere、AMD RDNA2/CDNA应该不成问题。
