TWLA500逻辑分析仪的功能测试及应用范围分析

TWLA500在ADC及相关领域的应用

FAE：现场技术支持。给客户提供你所销售产品应用上的技术支持，并对客户提出的质量问题进行处理。FAE与客户直接接触，在产品的应用和市场方向上有信息上的优势，很多时候FAE的表现决定了定单的成败。这个工作的重要性可见一斑。

在IC，通信等领域，新产品，新技术如雨后春笋般亮相在世人面前，如何让客户了解并掌握新技术和新产品的应用也就成了FAE的重要任务，一个完美的演示或许就能获得大批的定单，为自己带来巨大的经济效益。而FAE给客户演示必需的东西有一个就是演示板。

随着市场需求的增长，电子技术的发展，AD/DA的技术也得到了长足的进步。其应用范围也是越来越广泛，比比皆是，遍地开花。所以其品质的优劣也就变得举足轻重了。

对于一个ADC来说，位数，转换率，输入频宽等参数都是测试的重点，除了这些原始设计品质，客户还会对ADC的杂讯，稳定性，速度等方面进行测试。

下图是某半导体厂家的针对ADC所设计的一个演示板。同时也是给客户使用的实验板，用于验证ADC的各个方面的性能。

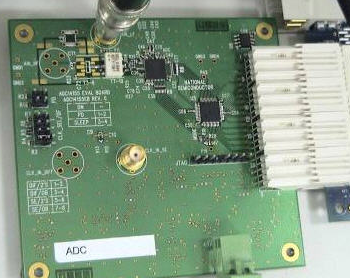

图1 ADC演示板

而对于上文所说的几个测试方面，TWLA500用于以下几个方面：

在逻辑分析仪的功能方面

FPGA的测试

首先：便于携带是其最大的优点，这对于FAE的客户应用支持是非常方便的。

其次：半导体厂家多用FPGA对其ADC进行资料的处理与转换，这时就需要用TWLA500来进行监测。如果中间过程中发生故障，TWLA500就能进行检测并加以修正。

有些厂商可能会用软件来实现监测，但是软件一般只能表现出最后的结果，中间产生什么问题的话还是需要逻辑分析仪来测试。展示电路板见下图。

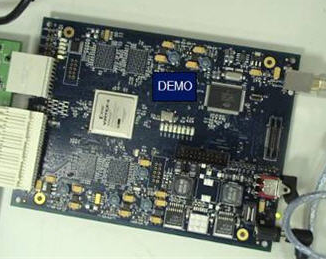

图2 FPGA演示电路板

在时钟发生器功能方面

TWLA500拥有2个独立通道的时钟发生器，输出范围6~200M可调，可作为宽范围的可变时钟发生器使用。而且还可以产生6~200M范围的调频信号。这两个功能可以满足低速AD到高速（200M以上模拟信号，需要达1GHz的转换率）AD的需求。

下图是一个ADC演示板电路图，图的上部可见时钟发生器给电路板输入可变时钟信号或调频信号配合演示板演示。

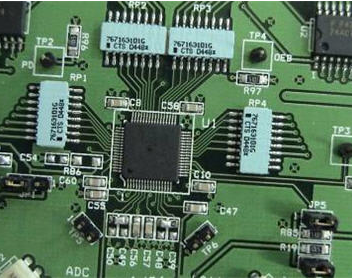

图3 ADC演示板

图4是演示的整个测试图片，其中TWLA500提供可变时钟和调频信号，来验证测试芯片以及相关系统的表现。

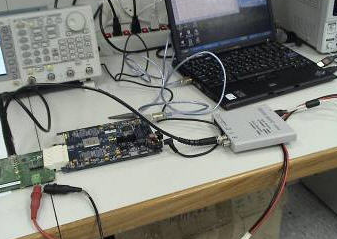

图4 整体测试图

综上，TWLA500在半导体方面的应用逻辑分析仪用于对FPGA改动前后的测试验证芯片的规格时钟发生器输出可变时钟及调频信号测试芯片的性能对于逻辑分析仪方面，只要采样率，带宽，存储深度足够，逻辑分析仪都能满足测试的需求。TWLA500每通道10Mbit的存储比市面上其他的产品高出很多，比最低2k存储的产品甚至达到了5000倍的差距。适合几乎所有场合。对比见图5

图5 市面上逻辑分析仪存储深度比较

对于时钟发生器方面，有些客户可能选择其他产品，比如泰克的函数波形发生器，相比而言，虽然泰克功能强大，但是笨重不易携带且昂贵。TWLA500同样能满足需求，但是轻便，价格实惠。且逻辑分析仪能协助解决更多难题。

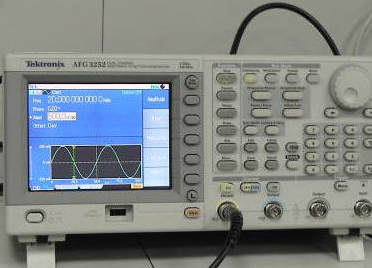

图6 泰克函数信号发生器

综上所述：对于一些技术层次比较高的领域，通常都是没有固定的解决方案，而就算有可供参考的解决方案，也会因为高频信号的原因，而不确定其真实的表现情况，这是就需要工程师自行设计并选择解决方案。

最终的办法会有很多种，而应用TWLA500无疑是其中非常高性价比的一个。对于一个成熟的工程师来说，TWLA500提供的服务绝对是物超所值。
