MEMS技术的主要分类，MEMS传感器的主要应用领域有哪些？

MEMS传感器是在微电子技术基础上发展起来的多学科交叉的前沿研究领域。经过四十多年的发展，已成为世界瞩目的重大科技领域之一。它涉及电子、机械、材料、物理学、化学、生物学、医学等多种学科与技术，具有广阔的应用前景。

一

MEMS技术的主要分类

1、传感

传感MEMS技术是指用微电子微机械加工出来的、用敏感元件如电容、压电、压阻、热电耦、谐振、隧道电流等来感受转换电信号的器件和系统。它包括速度、压力、湿度、加速度、气体、磁、光、声、生物、化学等各种传感器，按种类分主要有:面阵触觉传感器、谐振力敏感传感器、微型加速度传感器、真空微电子传感器等。传感器的发展方向是阵列化、集成化、智能化。由于传感器是人类探索自然界的触角，是各种自动化装置的神经元，且应用领域广泛，未来将备受世界各国的重视。

2、生物

生物MEMS技术是用MEMS技术制造的化学/生物微型分析和检测芯片或仪器，有一种在衬底上制造出的微型驱动泵、微控制阀、通道网络、样品处理器、混合池、计量、增扩器、反应器、分离器以及检测器等元器件并集成为多功能芯片。可以实现样品的进样、稀释、加试剂、混合、增扩、反应、分离、检测和后处理等分析全过程。它把传统的分析实验室功能微缩在一个芯片上。生物MEMS系统具有微型化、集成化、智能化、成本低的特点。功能上有获取信息量大、分析效率高、系统与外部连接少、实时通信、连续检测的特点。国际上生物MEMS的研究已成为热点，不久将为生物、化学分析系统带来一场重大的革新。

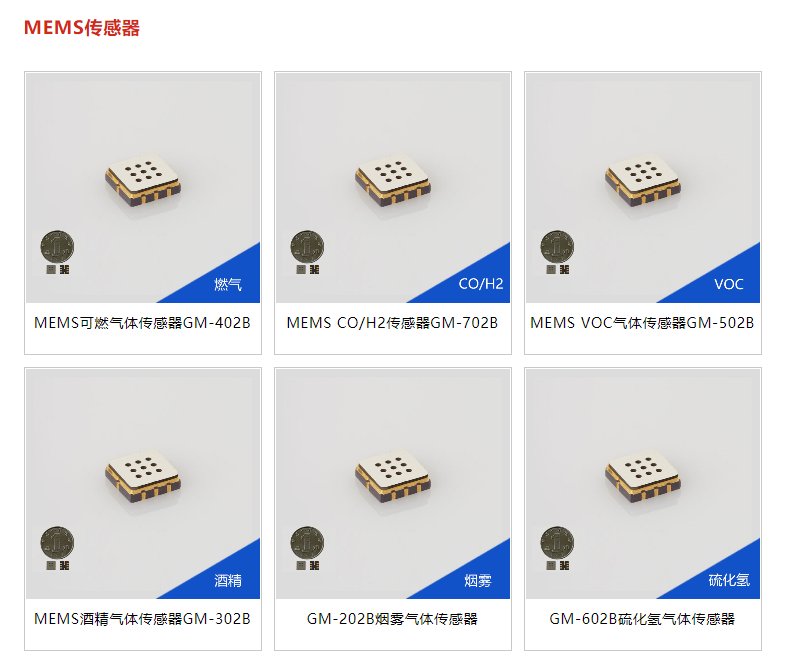

图源：炜盛官网

3、光学

随着信息技术、光通信技术的迅猛发展，MEMS发展的又一领域是与光学相结合，即综合微电子、微机械、光电子技术等基础技术，开发新型光器件，称为微光机电系统(MOEMS)。它能把各种MEMS结构件与微光学器件、光波导器件、半导体激光器件、光电检测器件等完整地集成在一起。形成一种全新的功能系统。MOEMS具有体积小、成本低、可批量生产、可精确驱动和控制等特点。较成功的应用科学研究主要集中在两个方面:一是基于MOEMS的新型显示、投影设备，主要研究如何通过反射面的物理运动来进行光的空间调制，典型代表为数字微镜阵列芯片和光栅光阀；二是通信系统，主要研究通过微镜的物理运动来控制光路发生预期的改变，较成功的有光开关调制器、光滤波器及复用器等光通信器件。MOEMS是综合性和学科交叉性很强的高新技术，开展这个领域的科学技术研究，可以带动大量的新概念的功能器件开发。

4、射频

射频MEMS技术传统上分为固定的和可动的两类。固定的MEMS器件包括本体微机械加工传输线、滤波器和耦合器，可动的MEMS器件包括开关、调谐器和可变电容。按技术层面又分为由微机械开关、可变电容器和电感谐振器组成的基本器件层面；由移相器、滤波器和VCO等组成的组件层面；由单片接收机、变波束雷达、相控阵雷达天线组成的应用系统层面。

二

MEMS传感器的主要应用领域有哪些？

1、医疗

MEMS传感器应用于无创胎心检测，检测胎儿心率是一项技术性很强的工作，由于胎儿心率很快，在每分钟l20～160次之间，用传统的听诊器甚至只有放大作用的超声多普勒仪，用人工计数很难测量准确。而具有数字显示功能的超声多普勒胎心监护仪，价格昂贵，仅为少数大医院使用，在中、小型医院及广大的农村地区无法普及。此外，超声振动波作用于胎儿，会对胎儿产生很大的不利作用。尽管检测剂量很低，也属于有损探测范畴，不适于经常性、重复性的检查及家庭使用。

基于VTI公司的MEMS加速度传感器，提出一种无创胎心检测方法，研制出一种简单易学、直观准确的介于胎心听诊器和多普勒胎儿监护仪之间的临床诊断和孕妇自检的医疗辅助仪器。通过加速度传感器将胎儿心率转换成模拟电压信号，经前置放大用的仪器放大器实现差值放大。然后进行滤波等一系列中间信号处理，用A/D转换器将模拟电压信号转换成数字信号。通过光隔离器件输入到单片机进行分析处理，最后输出处理结果。

基于MEMS加速度传感器设计的胎儿心率检测仪在适当改进后能够以此为终端，做一个远程胎心监护系统。医院端的中央信号采集分析监护主机给出自动分析结果，医生对该结果进行诊断，如果有问题及时通知孕妇到医院来。该技术有利于孕妇随时检查胎儿的状况，有利于胎儿和孕妇的健康。

2、汽车

MEMS压力传感器主要应用在测量气囊压力、燃油压力、发动机机油压力、进气管道压力及轮胎压力。这种传感器用单晶硅作材料，以采用MEMS技术在材料中间制作成力敏膜片，然后在膜片上扩散杂质形成四只应变电阻，再以惠斯顿电桥方式将应变电阻连接成电路，来获得高灵敏度。车用MEMS压力传感器有电容式、压阻式、差动变压器式、声表面波式等几种常见的形式。

而MEMS加速度计的原理是基于牛顿的经典力学定律，通常由悬挂系统和检测质量组成，通过微硅质量块的偏移实现对加速度的检测，主要用于汽车安全气囊系统、防滑系统、汽车导航系统和防盗系统等，除了有电容式、压阻式以外，MEMS加速度计还有压电式、隧道电流型、谐振式和热电偶式等形式。其中，电容式MEMS加速度计具有灵敏度高、受温度影响极小等特点，是MEMS微加速度计中的主流产品。

微陀螺仪是一种角速率传感器，主要用于汽车导航的GPS信号补偿和汽车底盘控制系统，主要有振动式、转子式等几种。应用最多的属于振动陀螺仪，它利用单晶硅或多晶硅的振动质量块在被基座带动旋转时产生的哥氏效应来感测角速度。例如汽车在转弯时，系统通过陀螺仪测量角速度来指示方向盘的转动是否到位，主动在内侧或者外侧车轮上加上适当的制动以防止汽车脱离车道，通常，它与低加速度计一起构成主动控制系统。

图片来源：与非网

3、运动追踪

在运动员的日常训练中，MEMS传感器可以用来进行3D人体运动测量，对每一个动作进行记录，教练们对结果分析，反复比较，以便提高运动员的成绩。随着MEMS技术的进一步发展，MEMS传感器的价格也会随着降低，这在大众健身房中也可以广泛应用。

在滑雪方面，3D运动追踪中的压力传感器、加速度传感器、陀螺仪以及GPS可以让使用者获得极精确的观察能力，除了可提供滑雪板的移动数据外，还可以记录使用者的位置和距离。在冲浪方面也是如此，安装在冲浪板上的3D运动追踪，可以记录海浪高度、速度、冲浪时间、浆板距离、水温以及消耗的热量等信息。

4、手机拍照

在MEMS Drive出现之前，手机摄像头主要由音圈马达移动镜头组的方式实现防抖(简称镜头防抖技术)，受到很大的局限。而另一个在市场上较高端的防抖技术：多轴防抖，则是利用移动图像传感器(Image Sensor)补偿抖动，但由于这个技术体积庞大、耗电量超出手机载荷，一直无法在手机上应用。

凭着微机电在体积和功耗上的突破，最新技术MEMS Drive类似一张贴在图像传感器背面的平面马达，带动图像传感器在三个旋转轴移动。MEMS Drive 的防抖技术是透过陀螺仪感知拍照过程中的瞬间抖动，依靠精密算法，计算出马达应做的移动幅度并做出快速补偿。这一系列动作都要在百分之一秒内做完，你得到的图像才不会因为抖动模糊掉。

目前，全世界有大约600余家单位从事MEMS的研制和生产工作，已研制出包括微型压力传感器、加速度传感器、微喷墨打印头、数字微镜显示器在内的几百种产品，其中MEMS传感器占相当大的比例。MEMS传感器是采用微电子和微机械加工技术制造出来的新型传感器。与传统的传感器相比，它具有体积小、重量轻、成本低、功耗低、可靠性高、适于批量化生产、易于集成和实现智能化的特点。同时，在微米量级的特征尺寸使得它可以完成某些传统机械传感器所不能实现的功能。

随着时间的推移和技术的逐步发展，MEMS所包含的内容正在不断增加，并变得更加丰富。MEMS内容归纳为集成传感器、微执行器和微系统。人们还把微机械、微结构、灵巧传感器和智能传感器归入MEMS范畴。制作MEMS的技术包括微电子技术和微加工技术两大部分。微电子技术的主要内容有:氧化层生长、光刻掩膜制作、光刻选择掺杂(屏蔽扩散、离子注入)、薄膜(层)生长、连线制作等。

微加工技术的主要内容有硅表面微加工和硅体微加工(各向异性腐蚀、牺牲层)技术、晶片键合技术、制作高深宽比结构的LIGA技术等。利用微电子技术可制造集成电路和许多传感器。微加工技术很适合于制作某些压力传感器、加速度传感器、微泵、微阀、微沟槽、微反应室、微执行器、微机械等，这就能充分发挥微电子技术的优势，利用MEMS技术大批量、低成本地制造高可靠性的微小卫星。

MEMS技术主要属于微米技术范畴，MEMS技术大都基于现有技术，用由大到小的技术途径制作出来的，发展了一批新的集成器件，大大提高了器件的功能和效率，已显示出了巨大的生命力。MEMS技术的发展有可能会像微电子一样，对科学技术和人类生活产生革命性的影响，尤其对微小卫星的发展影响更加深远，必将为大批量生产低成本高可靠性的微小卫星打开大门。
