悬挂式机器人喷涂系统组成
天车系统包括:1套纵走机构(X轴)、1套横走机构(Y轴)、1套升降机构(Z轴)和电气伺服驱动系统,还有用于维修和检测的走台等附属设施。
智能供漆系统由虹吸管、隔膜泵、物料罐、过滤器、2KS、调压器、空打保护器等组成一套完整的供漆系统,是喷涂系统的重要组成部分,其承担着从原料供应到原料调节预混配比等重要的作用,是执行机构的必要前提。物料包含油漆、固化剂和清洗剂。

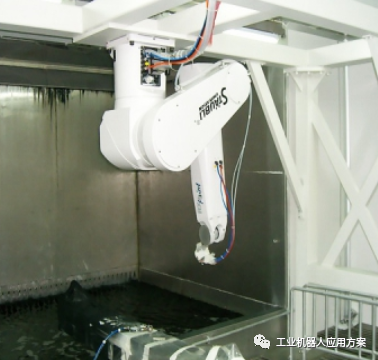

项目选用的是史陶比尔(Staubli)TX250系列6轴机器人,也是最新款的机器人。整个机器人系统由3个部件组成,包括控制器CS8C、机械手臂(Arm)以及手动示教盒(Manualcontrolpendant,MCP)。
控制系统架构
此套系统的总控系统控制器采用西门子S7-1500PLC作为主控制器,WinCCProfessionalV13SP1作为上位机操作画面,TP1200作为操作面板,天车、机器人和供漆系统分别采用S7-1200作为控制器。S7-1500总控系统通过PROFINET总线与喷涂机器人系统、供漆系统和悬挂行走系统通讯,完成系统整体控制,实现对系统运行状态的实时监控及操作,保证对整个工件的连续喷涂。控制系统架构如图4所示,主控系统硬件设备表单.
控制系统实现的功能
悬挂式机器人喷涂系统可以实现对天车系统和机器人喷涂系统的单独进行操作。在现场天车可以通过操作屏TP700进行操作,分别对X、Y和Z轴伺服电机进行上电、零点校准、绝对定位等。
供漆系统的现场屏TP700可以显示油漆液位、清洗剂液位、固化剂液位、管路压力、电磁阀状态、流体调压器状态、2KS系统各种油漆的自动配比情况、气动泵以及防空打保护器等。
机器人系统的现场屏TP700显示X、Y、Z、RX、RY、RZ六轴移动情况。现场示教盒可对机器人进行离线轨迹规划等。
总控制系统包括现场控制系统和远程控制系统两套组成。现场控制系统能通过总线与机器人系统、悬挂行走系统和供漆系统通讯,完成系统整体控制,对整个工件的连续喷涂;远程控制系统主要实现对系统运行状态的实时监控及操作。
总控制系统能够对分系统进行控制及状态显示。可对供漆系统自动进行换色、加料、清洗等操作。可对悬挂行走机构运动过程中产生的误差进行修正。
