浅谈Archer研发的生物芯片可提升纳米制造能力

MEMS 来源:面包板社区 作者:MEMS 2021-04-24 11:27 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

Archer芯片实验室装置的生物传感器关键元件,已被微型化为纳米级尺寸的芯片格式,这是成功开发生物芯片所必须的。

Archer生物芯片用途最初旨在解决呼吸系统感染性疾病的复杂检测

据麦姆斯咨询报道,Archer Materials(以下简称:Archer,澳大利亚证券交易所股票代码:AXE,美国场外交易集团交易代码:ARRXF)通过提升生物芯片的纳米制造能力,推进其基于石墨烯的芯片实验室(lab-on-a-chip)器件(A1 Biochip)技术的开发。

该公司已成功证实,可以在硅片上制造100~150纳米特征的纳米级生物传感器元件。

此前限于当地半导体代工厂的制造技术,Archer只能在硅晶圆上每平方厘米制造1个传感器。但是现在,凭借增强的自身制造能力,该公司已通过纳米制造将生物传感器关键元件微型化为硅片上的纳米级芯片尺寸,从而每平方厘米可以制造超过100万个传感器元件。

纳米技术专家团队提升自身能力

近期,Archer招募全职技术专家组成团队,致力于其生物芯片开发中最具附加值的工作。

该团队已经成长为具备包括半导体器件制造、纳米科学和技术、先进材料工程和分子生物学等领域专业知识的团队。

Archer首席执行官Mohammad Choucair博士说:“Archer吸引了能力卓越的技术专家,致力于为具有重大社会经济影响的全球性挑战提供有前途的潜在解决方案。随着我们生物芯片开发步伐的加快,我们将战略性地补强行业能力的差距,并在可能的情况下实现技术本土化。”

“Archer员工在知识产权(IP)产出方面硕果累累,值得申请全球保护。每当我们解决生物芯片开发中的重大技术障碍时,公司会迅速申请专利将其转化为强大的知识产权资产,这些资产将为高价值的长远商业化奠定基础。”

生物芯片的开发及其商业化

去年,Archer宣布计划将其生物芯片技术的生物传感器关键元件微型化(将尺寸缩小至纳米级)到硅片上;这是验证其超灵敏器件集成化商业优势所必须的技术发展里程碑。

将生物芯片传感器元件转换到硅片上还将实现芯片的高效量产,未来,无论生物芯片被应用于哪些消费类领域,高量产都是必需的。

目前,该公司能够扩展使用世界上部分一流的制造资源,利用澳大利亚超1.5亿美元的先进芯片制造设施来制造其基于石墨烯的生物芯片。

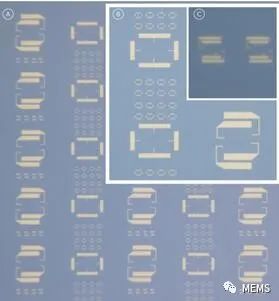

在硅片上纳米加工生物芯片电极元件,包含各种特征尺寸低至100~150纳米的金属电极图案

芯片实验室器件的潜力

Archer生物芯片设计原理包括使用专有的基于石墨烯的材料作为集成电路,以形成其芯片实验室技术中的关键传感元件。

Archer生物芯片用途最初旨在解决呼吸系统感染性疾病的复杂检测。

芯片实验室器件在单个芯片上集成了多种生物实验室功能,其中一种功能是生物传感,其它功能还包括样品转运等,以便进行更好地诊断。

此类器件商业化的最大技术障碍涉及与高价值先进制造相关的纳米制造,目前,这是Archer生物芯片开发中的关键点。
编辑:lyn
