国芯思辰接触的某工业内窥镜设备方案,有一个可以360度旋转的摄像头,摄像头供电是12V,是一个模组,防水等级IP68;在检测管道时摄像头要旋转各种角度,为了防止摄像头旋转时电机堵转,需要检测摄像头旋转(主要是360度和180度)时的马达驱动的极限堵转电流。
该方案采用了中科阿尔法的AH91X系列电流传感器,由于检测的电流大小为1A左右,最终选用为AH911,量程为10A。

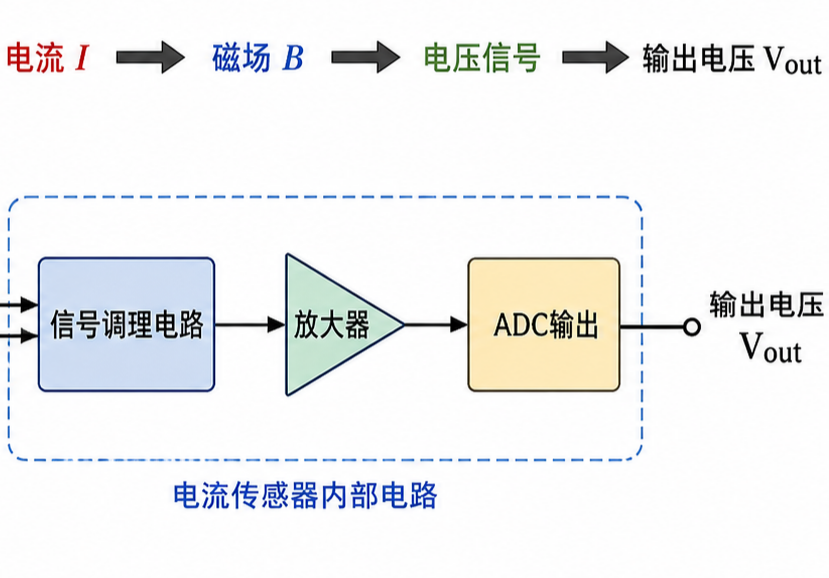

AH911是一高性能单端输出线性电流传感器, 可以更为有效地测量交流 (AC)或者直流(DC)电流,可广泛应用于工业、消费类及通信类设备。AH911内部集成了一颗高精度、低噪声的线性霍尔和一根低阻抗的主电流导线。当采样电流流过主电流导线,其产生的磁场在霍尔电路上感应出相应的电信号,经过信号处理电路输出电压信号,根据输出的电压大小可以计算出采样电流的大小。
AH911的典型应用电路
在工业内窥镜摄像头上采用AH911,因其具有以下优势:
1、抗干扰能力强,抗机械应力,磁参数不会因为受外界压力而偏移;
2、高带宽65kHz,低噪声,高灵敏度200mV/A;
3、线性误差0.4%,全温误差3%,温度稳定性好,内部包含了高灵敏度霍尔传感器、霍尔信号预放大器、高精度霍尔温度补偿单元、振荡器、动态失调消除电路和放大器输出模块;
4、工作温度-40℃~+125℃,完全满足工业级产品的工作温度要求。
注:如涉及作品版权问题,请联系删除。
-
