3.3 M28x-T核心板(ARM9核)

3.3.1 概述

M28x-T系列MiniARM（M283-64F128LI-T、M283-128F128LI-T、M287-64F128LI-T、M287-128F128LI-T四款核心板的简称）核心板是ZLG致远电子精心设计的采用板对板连接器接口的低功耗、高性能的嵌入式核心板，处理器采用NXP基于ARM9内核的i.MX283/7，主频高达454MHz，集成了DDR2、Nand Flash、硬件看门狗，支持多种通讯方式，比如UART、I²C、I²S、Ethernet、USB等，同时内部集成了电源管理单元PMU，减小了系统功耗，大大地简化了系统电源设计，并降低了产品设计成本。

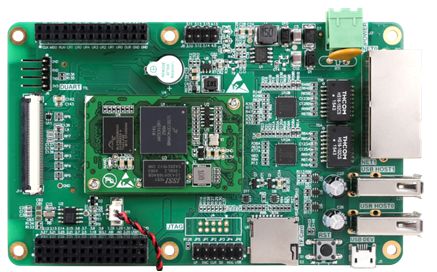

M28x-T系列核心板可以在工业温度范围内稳定工作，能够满足各种条件苛刻的工业应用，比如，工业控制、现场通信、数据采集等领域。如图3.7和图3.8所示为M283-T及M287-T系列核心板产品示意图，其工控评估板详见图3.9。

3.3.2 产品特性

• CPU：NXP i.MX283/ 7；

• 运行频率：454MHz；

• 支持64/128M DDR2；

• 支持128MB NandFlash；

• 内置电源管理单元PMU；

• 预装Linux系统，可支持AWorks操作系统；

• 支持独立硬件看门狗；

• 支持多种文件系统，支持SD/MMC卡、U盘读写；

• 支持1路USB2.0 HOST、1路USB2.0 OTG；

• 支持2路10M/100M以太网接口，支持交换机功能；

• 支持多达6路串口、2路CAN；

• 支持1路SD Card接口，1路SDIO；

• 1路I²C、1路SPI、1路I²S及4路12位ADC；

• 内置LCD控制器，分辨率最高达800×480；

• 支持4线电阻式触摸屏接口；

• 支持JTAG调试接口；

• 支持多种升级方式；

• 采用6层PCB工艺；

• 尺寸30mm×48mm；

• 工作电压：3.3V±2%；

• 采用高精度板对板连接器；

• 所有元器件均符合工业级-40℃~+85℃要求。

3.3.3 产品功能框图

M28x-T系列核心板将i.MX283/7、DDR2、NandFlash、硬件看门狗等集成到一个尺寸只有30mm×48mm模组中，使其具备了无与伦比的性价比，其功能框图详见图3.10

图3.10 M28x-T系列核心板功能框图

3.3.4 产品选型

M28x-T系列核心板的具体参数详见表3.8，用户可以根据自己的项目技术需求选择合适的核心板做二次开发。

表3.8 M28x-T系列核心板产品选型表

3.3.5 I/O信息

M28x-T系列核心板为了配合标准驱动软件开发，产品出厂时的固件为I/O设置了默认功能，如果需要更换管脚功能属性时，用户可以参考手册，认真了解驱动架构，并在提供的BSP开发包基础上自行修改驱动，适配自己需要的功能。配置完后，需检查每个管脚配置是否正确，避免驱动冲突。

图3.11 M28x-T系列连接器管脚排列

如图3.11所示为核心板产品管脚排列示意图，核心板采用了J1（A1 ~ A80）和J2（B2 ~ B80）两个精密的板对板连接器将处理器的资源从背面引出。J1和J2两个连接器对应引脚的出厂默认功能分别详见详见表3.9和表3.10。

表3.9 M28x-T核心板管脚定义（A）

表3.10 M28x-T核心板管脚定义（B）

3.4 M6G2C核心板(A7核)

3.4.1 概述

M6G2C系列核心板（M6G2C-128LI、M6G2C-256LI、M6Y2C-256F256LI-T三款核心板的简称）是ZLG致远电子精心设计的采用板对板连接器接口的低功耗、高性能的嵌入式核心板，采用NXP基于性能更优的Cortex-A7内核处理器，主频可选528MHz和800MHz，集成了DDR3、NandFlash、硬件看门狗、自带8路UART、2路USB OTG、最高2路CAN-bus、2路以太网等强大的工业控制通讯接口。

M6G2C系列核心板，具备完整的最小系统功能，可有效缩短用户的产品开发的周期。核心板通过严格的EMC和高低温测试，保证核心板在严酷的环境下也能稳定工作。图3.12（a）所示为M6G2C系列核心板产品示意图，其工控评估板详见图3.12（b）。

图3.12 M6G2C核心板及评估板

3.4.2 产品特性

• 32位Cortex-A7处理；

• 频率：528MHz/800MHz；

• 内存：128/256MB DDR3；

• Flash：128/256MB NandFlash；

• 预装Linux系统，可支持AWorks操作系统；

• 最高支持多达8路串口、两路CAN-bus；

• 最高支持2路10/100M以太网接口；

• 集成2路USB2.0 OTG PHY；

• 支持2路SD卡接口；

• 支持1路模拟音频输出MQS；

• 支持LCD、SPI、I²C、I²S、CSI、ADC接口；

• 外置独立硬件看门狗；

• 支持SD卡、USB、网口等多种升级方式；

• 供电范围：5V±5%；

• PCB板层：6层板工艺；

• 尺寸大小：30mm×48mm；

• 采用高精度板对板连接器；

• 所有元器件均符合工业级-40℃~+85℃要求。

3.4.3 产品功能框图

M6G2C系列核心板将i.MX6UL处理器、DDR3、NandFlash、硬件看门狗等集成到一个30mm×48mm模组中，使其具备了无与伦比的性价比，其功能框图详见图3.13。

图3.13 M6G2C系列核心板功能框图

3.4.4 产品选型

M6G2C系列核心板的具体参数详见表3.11，用户可以根据自己的需求选择合适的核心板做二次开发。

表3.11 M6G2C系列核心板产品选型表

3.4.5 I/O信息

M6G2C系列核心板为了配合标准驱动软件开发，产品出厂时的固件为I/O设置了默认功能，如果需要更换管脚功能属性时，用户可以参考手册，认真了解驱动架构，并在提供的BSP开发包基础上自行修改驱动，适配自己需要的功能。配置完后，需要检查每个管脚配置是否正确，避免驱动冲突情况。

图3.14 M6G2C系列连接器管脚排列

如图3.14所示为核心板产品管脚排列示意图，核心板采用了A（A1 ~ A80）和B（B1 ~ B60）两个精密的板对板连接器将处理器的资源从背面引出。A和B两个连接器对应引脚的出厂默认功能分别详见详见表3.12和表3.13。

表3.12 M6G2C核心板管脚定义（A）

表3.13 M6G2C核心板管脚定义（B）
