瑞萨电子推出的RL78家族微控制器

0U9g_renesas_ch 来源:未知 作者:李倩 2018-06-13 09:34 次阅读

今天,电子产品的功能日益丰富起来,伴随着物联网设备的发展的同时,在很多应用场合需要高效能和低功耗兼具的嵌入式设备,来满足发展需求。因此,嵌入式产品设计中,需要微控制器具有高性能和低功耗特性,而系统成本要求也越发增高。

瑞萨电子推出的RL78家族微控制器,融合了16位微控制器78K0R的高性能CPU和R8C、78K 的卓越片上功能。其正常工作电流消耗为46μA / MHz,时钟工作电流消耗为0.57μA / MHz ,使用RL78微控制器可以大大提高电源效率,从而实现业界领先的低功耗,满足低功耗应用场合。另外,其片上高精度(±1%)高速振荡器、能够重复擦写100万次支持后台工作的数据闪存,以及温度传感器和多种电源接口端口等内置功能,将有助于降低系统成本和体积。

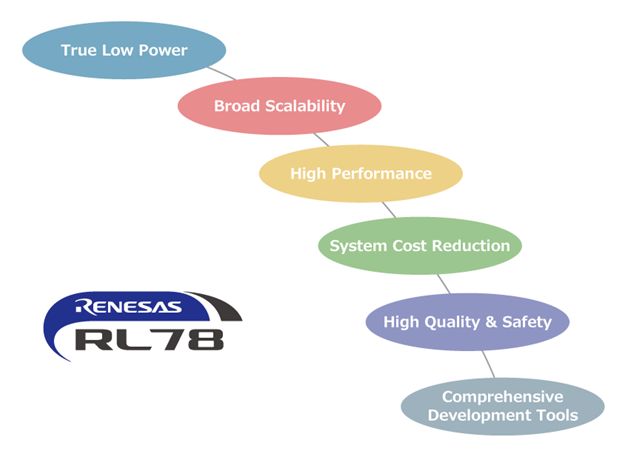

RL78微控制器设计理念

RL78家族微控制器是具有很高能效比的产品,可提供真正的低功耗、低电压操作、高质量和安全性以及广泛的可扩展性。它是基于RL78的高性能内核构建而成,性能高达1.39DMPS/MHz。具有CRC的Flash存储器和IEC 60730安全功能,实现更高的高的安全性。该家族产品具有46uA/MHz的低工作电流,加上独有的“Snooze”模式,能够实现真正的低功耗。其片上内置的振荡器和低电压检测器以及支持后台工作的数据Flash,可以降低系统成本。RL78微控制器不同产品引脚可以相互兼容,具有广泛的可扩展性,省去电路设计中不必要的时间消耗。另外,RL78微控制器具有全面的开发工具支持,其中包括易于使用的CubeSuite+ 和集成开发环境e²Studio,以及实时操作系统RTOS编程工具。

RL78微控制器产品线

如上图所示,RL78微控制器产品线主要针对四部分应用领域,分别为通用应用、LCD应用、特殊应用和汽车应用。

下面将具体介绍这些应用领域产品的对于系列微控制器。

1

RL78 / G1x

该系列产品适合通用应用领域,是RL78家族中真正的低功耗微控制器系列,主要可应用于厂区、办公室、家庭、市区、无线连接、电机控制等场合。

2

RL78 / L1x

RL78 / L1x系列微控制器是集成LCD控制器/驱动器的真正低功耗微控制器,该系列具有丰富的外设,适用于工业和消费类LCD显示应用。RL78 / L1x还提供独特的显示驱动器功能,可降低系统功耗。

3

RL78 / H1x

RL78 / H1x系列微控制器是一款外设丰富的真正低功耗微控制器系列,它集成了模拟功能,适用于医疗保健应用。

4

RL78 / I1x

该系列产品具有丰富的模拟集成,并且支持高温操作。RL78 / I1x非常适用于特定应用的解决方案,但也适用于许多通用应用在恶劣环境下运行的大众市场。

5

RL78 / F1x

RL78 / F1x系列微控制器作为78K0R和R8C的继任者,他们实现了低功耗,并配备了适用于汽车应用的内置功能,如CAN通信、高级定时器和安全功能等,非常适用于汽车应用。

6

RL78 / D1x(仅限汽车)

瑞萨推出的RL78 / D1x是78K0 / Dx2或UPD78082x微控制器的后继产品,内置汽车仪表板专用功能,如声音发生器、步进电机控制器/驱动器和LCD段控制器/驱动器等,适合作为BRICs和低端仪表板市场的优化解决方案。

高性能

RL78家族产品采用了RL78高性能内核,其中RL78 / G14微控制器在32MHz下可提供高达44 DMIPS的性能,具有无与伦比的功耗/性能比(功耗仅为竞争对手的1/3),与现在流行的32位微控制器竞争对手的技术相比,DMIPS评级更高,功耗更低。

RL78可提供1.6 V至5.5 V的工作电压,再同类产品中属于最宽电压。得益于高性能内核,RL78微控制器中85%的指令可在一个时钟周期内执行。

真正的低功耗

RL78家族微控制器具有多种低功耗模式,可以满足不同应用需求。其三种低功耗模式(包括HALT、SNOOZE、STOP),可以通过禁用空闲CPU功能来最大限度地延长电池寿命。

在SNOOZE模式下,无需唤醒CPU即可接收数据,允许ADCUART在等一些外围设备在待机模式下工作。ADC在运行中电流消耗可以低至0.5mA,相比其他产品,功耗只有它们的1/10。

在待机模式下,HALT可以禁止CPU操作,可节省MCU消耗的电流多达80%,同时允许快速的CPU唤醒时间,停止模式通过禁用更多的CPU功能实现最低的功耗。

广泛的可扩展性

RL78家族微控制器提供了前所未有的产品阵容,超过1000个型号,提供10~128引脚封装和1 KB~512 KB闪存。

RL78 系列微控制器提供全面的引脚兼容性,可以轻松迁移到更多的引脚数量的其他型号微控制器,并添加额外的I / O和功能。从20~128引脚的微控制器,其封装引脚的PCB布局具有相同的顺序/位置,而且软件代码可以在整个RL78家族产品中重复使用。

另外,外设I / O重定向(PIOR)功能,可将外设功能重新映射到其他备用端口,大大提高了外设在硬件开发中的灵活性。

降低系统成本

RL78家族微控制器内置了各种特殊功能,如片上复位电路、低电压检测电路、看门狗定时器、高精度(1%)片上振荡器、数据Flash、温度感应器、20mA端口驱动电流、电压调节电路等。这些功能不仅可以减少产品PCB上面的元器件数量,还可以减少不必要的硬件设计时间,从而缩短开发周期和缩减系统成本。

高品质和安全

RL78家族微控制器具有广泛的安全特性,具有CRC硬件、RAM写保护、SFR写保护、非法内存访问检测、时钟频率检测和ADC多路自检等功能,这些安全硬件功能都符合IEC / UL 60730标准。

综合开发工具

瑞萨为RL78家族微控制器提供完善的硬件和软件开发工具支持,其中包括片上E1调试器、IECUBE在线仿真器、PG-FP5闪存编程器,以及e2Studio和CS+集成开发环境和实时操作系统RTOS等。这些工具操作简便,易于使用,为微控制器的应用程序开发提供强大支持。
