MAX4182的管脚图与MAX4182的应用电路图
选用美国Maxim公司的MAX4182。MAX4182为单片、带宽、含门限的电流反馈放大器。
MAX4182的管脚分布如图1所示。在图1中，VOC与VEE之间的电压输入为12V，模拟输入电压范围为（VEE- 0.3V）到（VCC＋0.3V）。管脚SHDN电平为VCC与VEE之间的电平。MAX41 82的典型应用——反相放大器电路如图2所示。
图1 MAX4l82的管脚分布

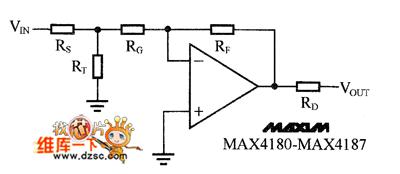

图2 MAX4182的应用电路
