多管脚芯片是如何操作设置
(A) 多管脚芯片是如何操作设置的
在如今高速PCB 设计中，对可编程多管脚芯片进行设置以及布线是非常烦琐的一件事，Altium的软件在这方面就可以做得游刃有余。
如下图示——高速PCB如图（一），双击选中的芯片，弹出起属性对话框，钩选“Swapping Options”下的“Enable Pin Swaps”如图（二）
图一 高速PCB
图二
然后在菜单“Tools”选“Pin/Part Swaping”下的 Configure 配置如图（三）
图三
然后双击芯片U1弹出图（四）

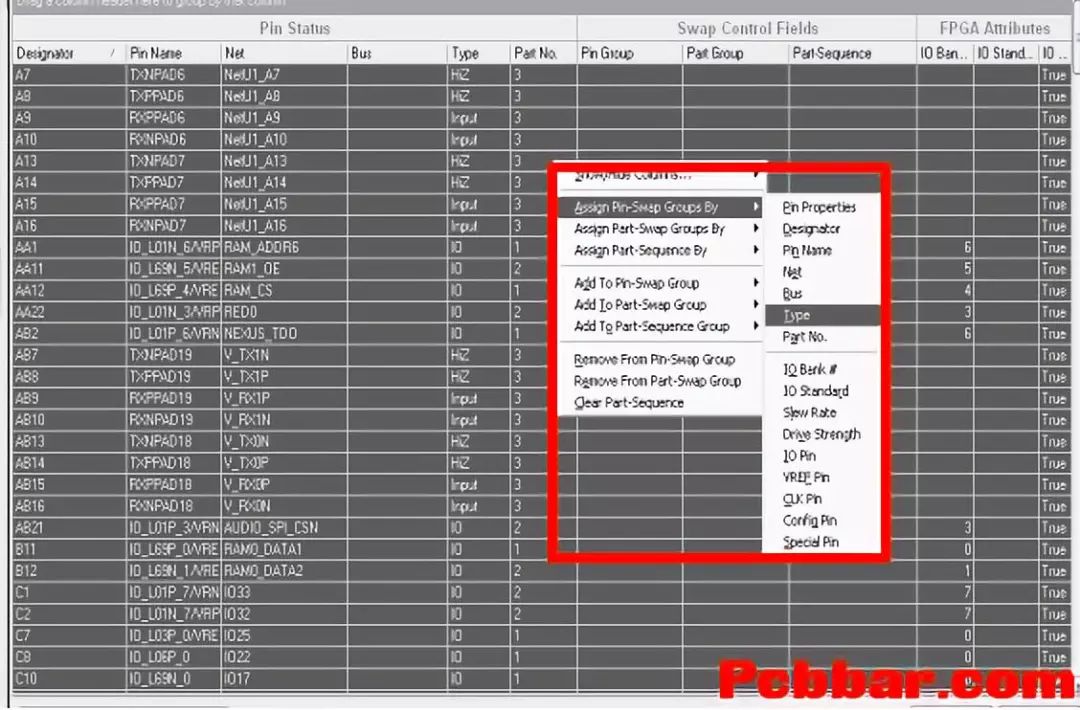

“Ctrl+A”全部选中器件，右击选“Type”，然后单击“OK”返回到图（三）对话框，
在U1条目中“Pin Swap”中钩中选项,再单击“OK”即可。
图四
然后在菜单“Tools”选“Pin/Part Swaping”下的“Automatic Net/Pin Optimizer” 即自动完成管脚优化。

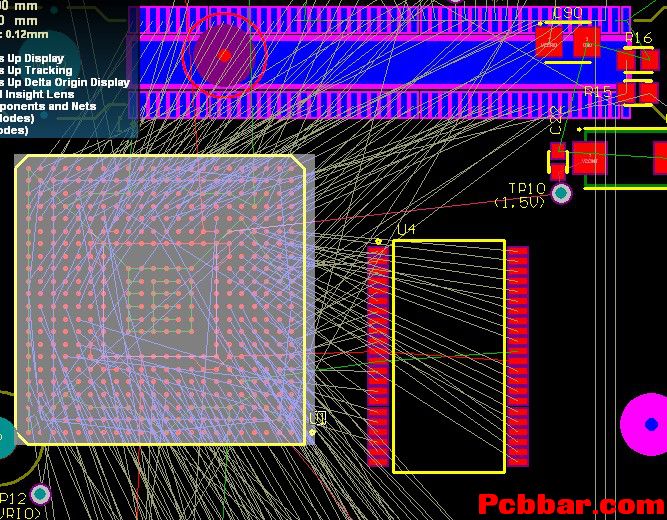

图五 管脚优化后
(B) 芯片管脚交换是如何进行交换的

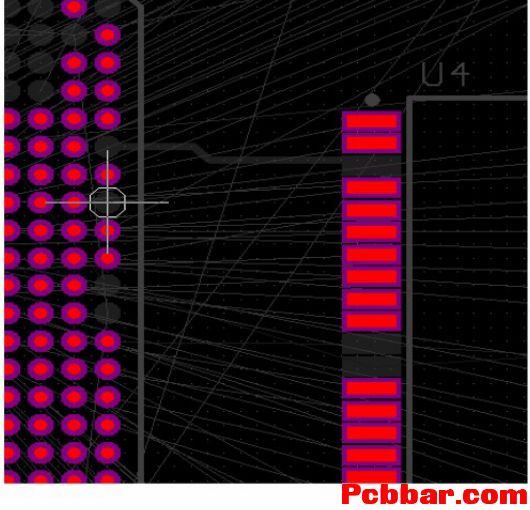

为了方便布线，往往也需要将多管脚的芯片进行交换.如图（六），把默认飞线连接的一根线管脚交换到图示位置
图六
通过菜单"Tools"选"Pin/Part Swaping”下的"Interactivc Pin/Net Swaping"，然后分别占击要交换的两个管脚即可。如图（七）
图七
