一、智能一体化开关电操控制器作用

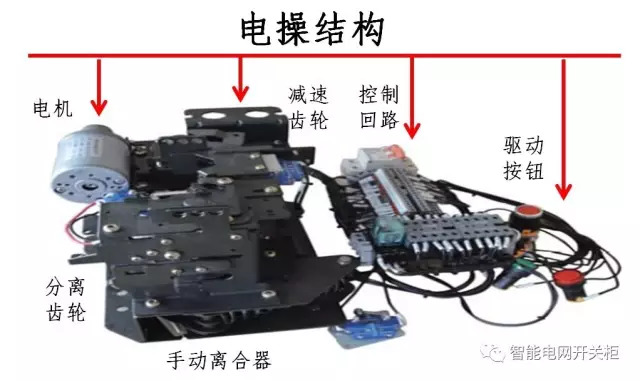

1、电机:全封闭DC-24V永磁电机，体积小，扭矩大，惯性力小，绝缘等级为F级，内置过热保护开关，可防止过热损坏电机。

2、电机壳体:壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67，有IP68和防爆型供选择。

3、手动结构:操作手柄设计保证安全可靠、省力、体积小。插入手柄时应能够同时扳动离合器分离电机驱动齿轮、只有分离了脱扣式齿轮咬合方可进行手动操作。拔出操作手柄后，离合器自动复位。

4、自锁（电机闭锁）: 电机控制器应带有有电路自锁功能，防止反转和线路电容脉冲引起继电器意外吸合发生电机误动作。

5、指示器:指示器安装在明显位置可以观察开关位置。

6、开关扭矩保护:应提供电机扭矩过载保护，在开关齿轮卡涩有异物电机拉不动时，控制器要自动断开电机电源，更有效的保护开关和电动执行机构不受损坏。

7、限位开关:机械，电子双重限位。机械限位依靠行程开关的辅助线路和齿轮机械的配合，齿轮旋转正常操作安全可靠，齿轮不能旋转到位时，电子限位开关由脉冲时长来控制。

二、智能一体化多回路开关电操控制器

1、控制器（controller）是智能化环网柜的核心单元。 按照预定顺序改变主电路或控制电路的接线和改变电路中电流方向来控制电动机的启动、调速、制动和反向的主令装置。

图

2 、控制器的主要功能和作用

（1）控制器需要接收和识别上级命令：控制中心的程序可以向控制器发送多种不同的命令，设备控制器应能接收并识别这些命令。控制器不断向设备各种传感器发送电子查询，并且向上级回复执行结果。

（2）控制器就是控制部件，而外围设备相对控制器来说就是执行部件。控制部件与执行部件的一种联系就是通过控制线。

（3）控制部件通过控制线向执行部件发出各种控制命令。控制部件与执行部件之间的另一种联系就是反馈信息。执行部件通过反馈线向控制部件反映操作情况，以便使得控制部件根据执行部件的状态来下达新的动作命令，也叫做“状态测试”。

（4）控制器根据每个驱动电动机的功能分为：单向控制器和双向控制器。

控制器还需要配备电机恒流控制技术：电机启动扭转电流和动态运行电流匹配一致，提高电机的启动转矩均衡，在机械齿轮故障扭矩增大情况下能对电机和整体设备做安全保护。所以控制器要具备电流控制元件的合适选择，能够适用于任何一款电机，并且具有相当安全的控制效果，不再需要匹配提高了电动车控制器的普遍适应性，使电动车电机和控制器，不再需要现场的设备匹配，方便安装和使用。

（5）控制器只要自动检测与之相关的接口状态，如外部开关信号等等，一旦出现故障，控制器自动实施保护，充分保证设备的安全，当故障排除后控制器的保护状态会自动恢复。

（6）控制器要具备自动/手动操作功能一体化，根据不同的使用环境进行灵活配置。自动转换开关控制器是一种智能双功能切换系统。控制器的电气联锁配合机械联锁，确保控制器参数的自动调整。

（7）、控制功能

负荷开关分/合闸：收到分合闸命令开始向电机输出不大于24v 10A电流，驱动电机正反转。电机48V、110V、220V时应进行中间继电器转换。

断路器跳开分/合闸：断路器在储能结构释放能量推动机构分/合闸。

机构辅助触点与接地工位联锁；与电缆箱门联锁；与气压检测装置联锁：

闭锁触点接地任一回路操作，禁止合/分闸，跳闸。

三、多回路开关柜的操控逻辑

断路器的控制回路是最基础的二次回路

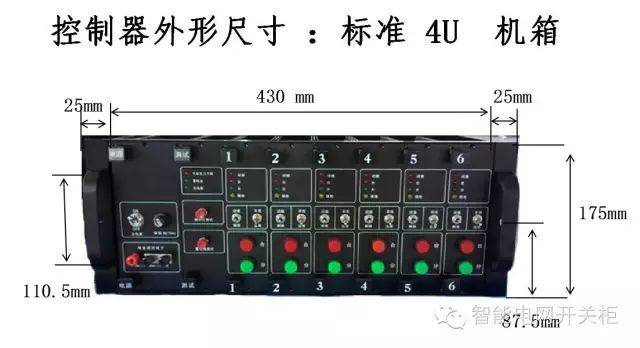

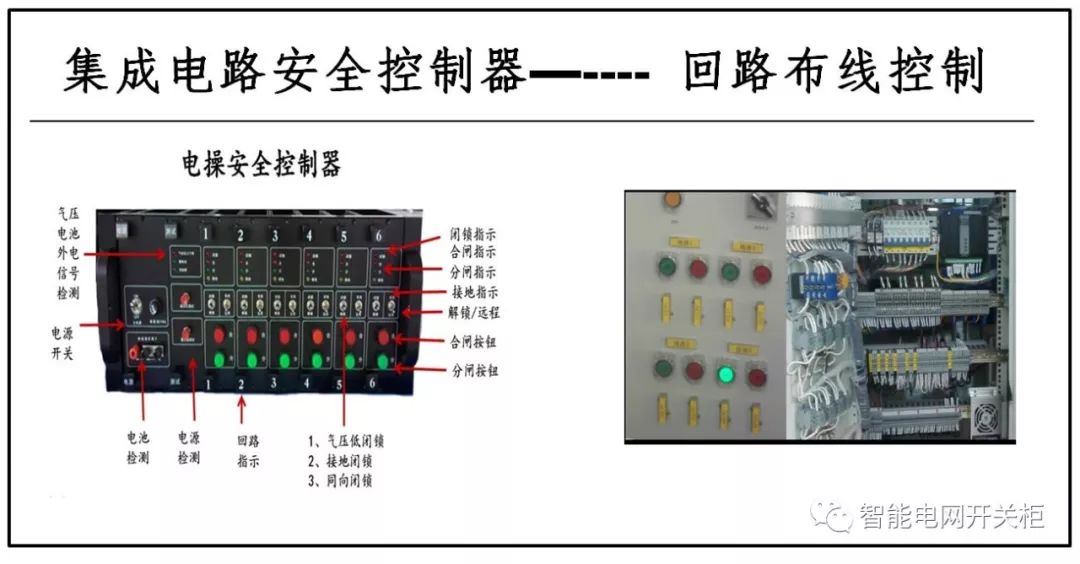

SZLL-6160 是配电网自动化操作的安全控制器产品，这种集成一体化的开关控制器集高效、可靠、安全、灵活、紧凑于一身，能适应各种恶劣的环境。

紧凑化、模块化设计能可满足未来开关柜升级改造、扩容的需要。产品其独特的电子化和机械连锁设计、扭矩驱动恒流保护系统，确保操作人员安全，也能及时处理机械传动故障。

（1）控制电路优化

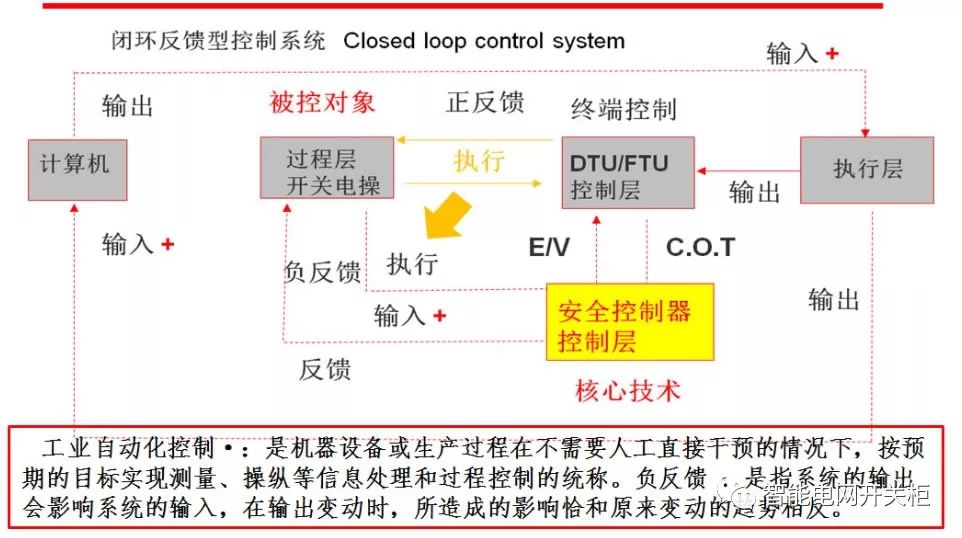

控制回路有开环和闭环的区别。开环控制回路，指输出是根据一个参考量而定，输入和输出量没有直接的关系。而闭环回路则将控制回路的输出再反馈回来作为回路的输入，与该量的设定值或应该的输出值作比较。闭环回路控制又叫反馈控制，是控制系统中最常见的控制方式。

（2）方便检修和运维

（3）通用性强适应美标、英标、欧标、国标不同的标准
