AccelChip 公司（最近已被赛灵思公司收购）最近所做的一次调查显示，53% 的回答者认为浮点定点转换是在 FPGA 上实现算法时最困难的地方（图 1）。
生成定点模型
如果未将高级函数和运算符替换为硬件精确的宏架构，浮点 MATLAB 算法的定点表示将不会真正反映最终硬件的响应（图 2）。
根据数据数值，计算输出之间将存在巨大分歧。
在定点生成过程中，AccelDSP™ Synthesis 综合工具的 IP Explorer™ 技术将自动使用硬件精确的表达式替换高级 MATLAB 函数和运算符（图 4）。此步骤是透明的，且不需要对 MATLAB 代码进行修改。您可以使用综合指示来重新定义初始宏架构和微架构选择。
图形辅助式自动量化
与定点 DSP 处理器不同, FPGA 结构允许使用可变定点字长。通过解除对变量的固定 16 位或 24 位边界限制，您可以执行需要位数增长的算术计算而不会引起额外的数值误差。
这对于像雷达、导航和制导系统等要求较高数值精度的应用来说是一个巨大的优点。
在大多数情况下，位增长率定律 (bit growth rules) 是简单直接和易于理解的。例如，一次加法的结果增长一位，而一次乘法的结果则增长到等于输入字长度的总长度（图 5）。然而，要在实际设计中确定变量的这些属性，将是一个高度反复的过程。允许未检查的位数增长现象发生，在硬件中代价是昂贵的，通常也是不必要的。如果您技术功底深厚，您可以采用各种技巧来尽可能地减小字长而同时保持数值精度。
通过自动量化而获得的初始定点模型提供了一个良好的起点，但一般需要对该模型进行细化改进。
MATLAB 提供了一种开发算法数学模型的高效环境，这种算法通常只需使用一组较少的仿真矢量就可完成。
该过程高度反复，且紧密耦合至数据作用 (data effect) 的分析。为了最大程度地缩短这一反复循环时间，AccelDSP Synthesis 综合工具提供了一种加速定点仿真流程。
分析定点数据作用
MATLAB 提供了一种开发算法数学模型的高效环境，这种算法通常只需使用一组较少的仿真矢量就可完成。但是，当把该算法应用到定点硬件时，您将需要增加数据集，以精确地确定真实世界的环境响应。MATLAB 是一种解释型仿真器，可能无法为这些较大的、CPU 强度较高的定点仿真提供必需的性能。因此，开发者常常转向 C/C++。
加速定点仿真
AccelDSP Synthesis 综合工具的 M2C-Accelerator 自动生成一个硬件精确的定点 C++ 模型和测试基准，以加快定点仿真。
消除手动记录步骤节省了开发时间，大程度地减小了误差的引入。由于 C++ 是编译式的，因此可提供高达 1000 倍的仿真性能优势（图 6）。这种性能水平通常是那些要求理解定点数据作用的大型矢量集所必需的。
观测定点位增长
一个设计必须从整体上考虑，以有效地将浮点算法转换为定点模型。
如果从早期开始就一直未对数据路径进行检查，位增长可能会快速增长而产生过度的硬件，而过度约束位增长则可能造成无法接受的数值精度损失。获得对位增长进展情况较好观测性的一种通用技巧是向一个电子表格中输入变量。AccelDSP Synthesis 综合工具通过生成一个表格化、格式化的定点报告（图 7）而提供了此类级别的观测性。
上溢出和下溢出
关于输入数据动态范围的不良假设可能会引起由于变量的最高有效位 (MSB) 上溢出和最低有效位 (LSB) 下溢出而导致较大的定点误差的问题。您需要在观测和纠正更细微的定点误差之前先解决这些误差。
上溢出和下溢出报告，是 MATLAB
定点数据类型的固有属性，但不是 C/C++ 所固有的，且常常在模型重写过程中被省掉。但是，由 M2C-Accelerator 生成的 C++ 模型中包含了反映在仿真期间发生的所有上溢出和下溢出的量化例程。当这些情况发生时，它们将被汇总在“验证定点报告”中（图 8）。
定点可视化
根据一组给定的数据集确定一个算法的合适定点响应，通常不是一种精确的科学行为。您常常不得不在数值精度方面做出一些折衷，以提高硬件效率。这一过程高度反复，且紧密耦合至绘图中所示定点效应的可视分析。但是，在一个输出信号上观测到不可接受的 SNR，并不总是表示那里错误地指定了一个量化值。对此，必须进行进一步的分析。
为了帮助进行这一过程，AccelDSP Synthesis 综合工具的 AccelProbe 工具以图形方式对一个给定仿真期间的任何变量的浮点和定点值进行了比较（图 9）。如果您使用的是 AccelProbe，您会迅速体会到特定变量的贡献使最终结果的误差累积的过程。您可以通过在 MATLAB 源码中增加语句 “accel_probe(variable_name)”，来“探查”一个变量。
“定点历史”图可以让您感知一个变量在仿真期间可能遇到的频繁程度。如果一个值很少出现，则需要用以在动态范围内的高端或低端存储该值的附加硬件可能具有很小的值。
结论
当创建一个 DSP 算法的数学模型时，MATLAB 是天然之选，且出于硬件考虑，可以无阻碍地使用。将一个算法转换为在 FPGA 上实现的定点模型是一个复杂的、可从 AccelDSP Synthesis 综合工具提供的自动化、加速和可视化功能中大大受益的过程。
生成定点模型
如果未将高级函数和运算符替换为硬件精确的宏架构，浮点 MATLAB 算法的定点表示将不会真正反映最终硬件的响应（图 2）。
图 3 对此进行了突出显示，该图使用一组量化为 8 位有符号二进制补码的随机输入矢量，对 MATLAB 除法运算符与工具硬件 CORDIC 除法算法的定点响应进行了比较。
根据数据数值，计算输出之间将存在巨大分歧。

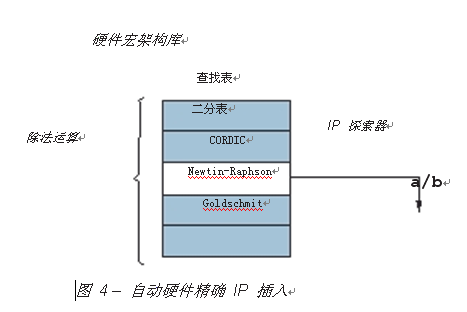

在定点生成过程中，AccelDSP™ Synthesis 综合工具的 IP Explorer™ 技术将自动使用硬件精确的表达式替换高级 MATLAB 函数和运算符（图 4）。此步骤是透明的，且不需要对 MATLAB 代码进行修改。您可以使用综合指示来重新定义初始宏架构和微架构选择。
图形辅助式自动量化
与定点 DSP 处理器不同, FPGA 结构允许使用可变定点字长。通过解除对变量的固定 16 位或 24 位边界限制，您可以执行需要位数增长的算术计算而不会引起额外的数值误差。
这对于像雷达、导航和制导系统等要求较高数值精度的应用来说是一个巨大的优点。

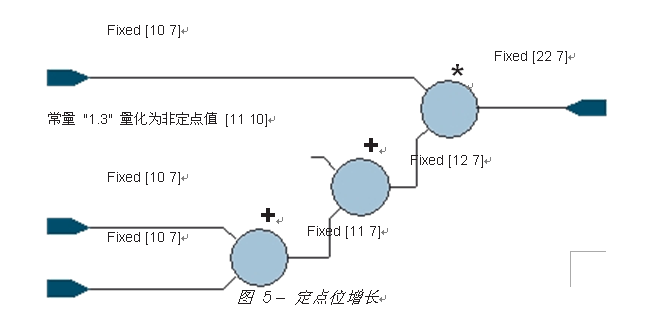

在大多数情况下，位增长率定律 (bit growth rules) 是简单直接和易于理解的。例如，一次加法的结果增长一位，而一次乘法的结果则增长到等于输入字长度的总长度（图 5）。然而，要在实际设计中确定变量的这些属性，将是一个高度反复的过程。允许未检查的位数增长现象发生，在硬件中代价是昂贵的，通常也是不必要的。如果您技术功底深厚，您可以采用各种技巧来尽可能地减小字长而同时保持数值精度。
通过自动量化而获得的初始定点模型提供了一个良好的起点，但一般需要对该模型进行细化改进。
MATLAB 提供了一种开发算法数学模型的高效环境，这种算法通常只需使用一组较少的仿真矢量就可完成。
该过程高度反复，且紧密耦合至数据作用 (data effect) 的分析。为了最大程度地缩短这一反复循环时间，AccelDSP Synthesis 综合工具提供了一种加速定点仿真流程。
分析定点数据作用
MATLAB 提供了一种开发算法数学模型的高效环境，这种算法通常只需使用一组较少的仿真矢量就可完成。但是，当把该算法应用到定点硬件时，您将需要增加数据集，以精确地确定真实世界的环境响应。MATLAB 是一种解释型仿真器，可能无法为这些较大的、CPU 强度较高的定点仿真提供必需的性能。因此，开发者常常转向 C/C++。
加速定点仿真
AccelDSP Synthesis 综合工具的 M2C-Accelerator 自动生成一个硬件精确的定点 C++ 模型和测试基准，以加快定点仿真。

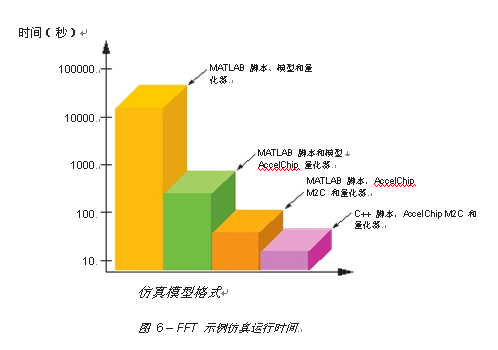

消除手动记录步骤节省了开发时间，大程度地减小了误差的引入。由于 C++ 是编译式的，因此可提供高达 1000 倍的仿真性能优势（图 6）。这种性能水平通常是那些要求理解定点数据作用的大型矢量集所必需的。
观测定点位增长
一个设计必须从整体上考虑，以有效地将浮点算法转换为定点模型。
如果从早期开始就一直未对数据路径进行检查，位增长可能会快速增长而产生过度的硬件，而过度约束位增长则可能造成无法接受的数值精度损失。获得对位增长进展情况较好观测性的一种通用技巧是向一个电子表格中输入变量。AccelDSP Synthesis 综合工具通过生成一个表格化、格式化的定点报告（图 7）而提供了此类级别的观测性。
上溢出和下溢出
关于输入数据动态范围的不良假设可能会引起由于变量的最高有效位 (MSB) 上溢出和最低有效位 (LSB) 下溢出而导致较大的定点误差的问题。您需要在观测和纠正更细微的定点误差之前先解决这些误差。
上溢出和下溢出报告，是 MATLAB

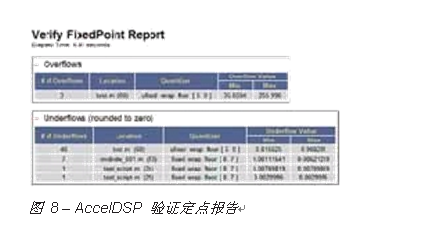

定点数据类型的固有属性，但不是 C/C++ 所固有的，且常常在模型重写过程中被省掉。但是，由 M2C-Accelerator 生成的 C++ 模型中包含了反映在仿真期间发生的所有上溢出和下溢出的量化例程。当这些情况发生时，它们将被汇总在“验证定点报告”中（图 8）。
定点可视化
根据一组给定的数据集确定一个算法的合适定点响应，通常不是一种精确的科学行为。您常常不得不在数值精度方面做出一些折衷，以提高硬件效率。这一过程高度反复，且紧密耦合至绘图中所示定点效应的可视分析。但是，在一个输出信号上观测到不可接受的 SNR，并不总是表示那里错误地指定了一个量化值。对此，必须进行进一步的分析。

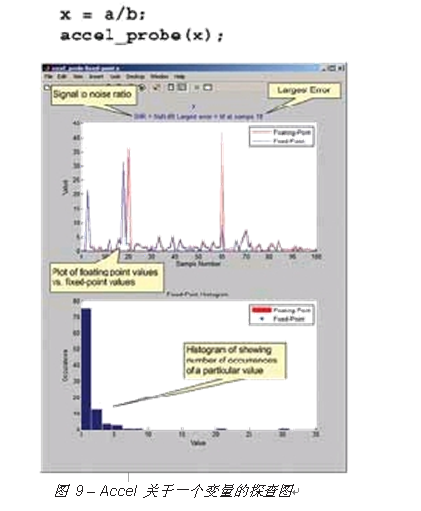

为了帮助进行这一过程，AccelDSP Synthesis 综合工具的 AccelProbe 工具以图形方式对一个给定仿真期间的任何变量的浮点和定点值进行了比较（图 9）。如果您使用的是 AccelProbe，您会迅速体会到特定变量的贡献使最终结果的误差累积的过程。您可以通过在 MATLAB 源码中增加语句 “accel_probe(variable_name)”，来“探查”一个变量。
“定点历史”图可以让您感知一个变量在仿真期间可能遇到的频繁程度。如果一个值很少出现，则需要用以在动态范围内的高端或低端存储该值的附加硬件可能具有很小的值。
结论
当创建一个 DSP 算法的数学模型时，MATLAB 是天然之选，且出于硬件考虑，可以无阻碍地使用。将一个算法转换为在 FPGA 上实现的定点模型是一个复杂的、可从 AccelDSP Synthesis 综合工具提供的自动化、加速和可视化功能中大大受益的过程。
