电能管理系统的设计以及实例案例的分析

在信息时代，电力信息系统的应用促迚了电力企业的収展，增强了电力系统运行的安全性与稳定性，对满足用户需求其有重要意义。随着国家电网改革政策的逐步推进和落实，Acrel-3000WEB电能管理系统运用互联网和大数据技术，为电力运维公司和售配电公司提供变电所运维云平台。该平台基于WEB开发，使用云平台，手机APP作为连接运维单位和用电企业的纽带，实时监视用户配电系统的运行状态和电量数据，为用户提供更好的运维服务。平台提供用户概况、电力数据监测、电能质量分析、用电分析、日/月/年用能数据报表、异常事件报警和记录、运行环境监测、运维派单等功能，并支持多平台、多终端数据访问。

1 引言

2015年国务院发布《中共中央、国务院关于进一步深化电力体制改革的若干意见》（中发［2015］9号），简称“电改9号文”。而本次新电改是“三放开一独立三强化”：输配以外的经营性电价放开、售电业务放开、配电业务放开、公益性和调节性以外的发供电计划放开，交易平台独立。本次电改将有利于还原电力的商品属性，实现电力交易市场化，从而激发电力企业的市场活力，重塑电力工业价值链，并将带动售电、运维、用能管理、新能源接入等业务的发展。

安科瑞电气股份有限公司Acrel-3000WEB电能管理系统正是基于这样的背景而研发，为电力运维公司和售配电公司提供与用户变电所连接互动的平台，便于运维和售电公司为用户提供更好的服务。

2 项目概况

上海骏犇系统集成有限公司，位于上海某区。其建设一套安科瑞Acrel-3000WEB电能管理系统承接某新区地区变电所运维集中管理和监测，实现对箱变及开闭所电气参数、开关状态、变压器温度、视频、烟感、温湿度、门状态24小时不间断监视，并可以通过APP系统进行实时预警。系统采用Acrel-3000WEB电能管理系统，服务器位于阿里云服务器，变电所现场设置数据采集箱，通过4G路由器发送到运维平台服务器。现场所有配电回路均配备多功能仪温湿度检测、门状态监测、视频监控等。

3 系统架构

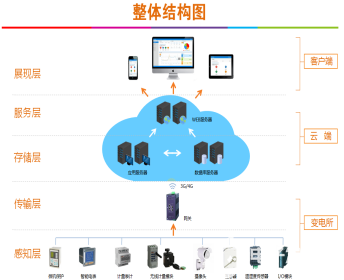

Acrel-3000WEB电能管理系统采用分层分布式结构进行设计，整体架构如下：

如系统结构图所示：运维云平台包含站控管理层（运维软件）及网络通讯层（变电所数据网关），现场安装多功能电力仪表及无线测温系统。

DTSD1352 导轨式多功能电能表，是主要针对电力系统，工矿企业，公用设施的电能统计、管理需求而设计的一款智能仪表，产品具有精度高、体积小、安装方便，配套3只开口互感器，免停电安装。网关安装于现场数据采集箱，采用嵌入式系统，实时不间断采集数据并现场存储，进行协议转换后按照约定协议压缩上传云平台。

网关可设置触发式报警、触发式主动上传，具备断点续传功能。网关自带内存可存储15天左右现场数据，网络恢复后从断点继续上传数据，保证数据不丢失。为节省流量，正常波动数据可选择5分钟间隔上传，异常数据（变位、越限等）5秒内上传并推送短信和手机APP。
