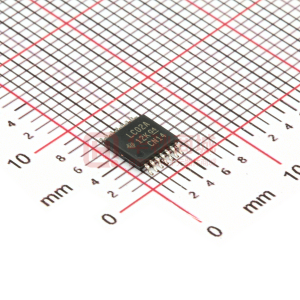

SN74LVC02A-EP 增强型产品四路 2 输入正或非门

描述

四路2输入正或非门设计用于2.7 V至3.6 VV _CC操作。

SN74LVC02A执行布尔函数Y = A + B 或Y = A ??正逻辑中 B 。

输入可以从3.3 V或5 V器件驱动。此功能允许在混合的3.3 V /5 V系统环境中将此设备用作转换器。

^{（1 ）}符合JEDEC和行业标准的元件认证，确保在扩展温度范围内可靠运行。这包括但不限于高加速应力测试（HAST）或偏压85/85，温度循环，高压釜或无偏HAST，电迁移，键合金属间寿命和模塑化合物寿命。此类鉴定测试不应被视为超出规定的性能和环境限制使用该组件的合理性。


Technology Family
VCC (Min) (V)
VCC (Max) (V)
Bits (#)
Schmitt Trigger
F @ Nom Voltage (Max) (Mhz)
ICC @ Nom Voltage (Max) (mA)
tpd @ Nom Voltage (Max) (ns)
IOL (Max) (mA)
Input Type
Output Type
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)

SN74LVC02A-EP	SN54LVC02A	SN74LVC02A	SN74LVC02A-Q1
LVC	LVC	LVC	LVC
2	2	1.5	2
3.6	3.6	3.6	3.6
4	4	4	4
No	No	No	No
70	70	70	70
0.01	0.01	0.04	0.01
6.5 5.5	5.4 4.4	8.9 7.4 5.4 4.4	6.5 5.5
24	24	24	24
TTL	TTL	TTL	TTL
TTL	TTL	TTL	TTL
HiRel Enhanced Product	Military	Catalog	Automotive
-55 to 125	-55 to 125	-40 to 125	-40 to 125
TSSOP	CDIP CFP LCCC	SO SOIC SSOP TSSOP VQFN	SOIC TSSOP
14TSSOP: 32 mm2: 6.4 x 5(TSSOP)	See datasheet (CDIP) See datasheet (CFP) 20LCCC: 79 mm2: 8.89 x 8.89(LCCC)	14SO: 80 mm2: 7.8 x 10.2(SO) 14SOIC: 52 mm2: 6 x 8.65(SOIC) 14SSOP: 48 mm2: 7.8 x 6.2(SSOP) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) 14VQFN: 12 mm2: 3.5 x 3.5(VQFN)	14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP)
