CD4071B-MIL CMOS 四路 2 输入或门

数据:

描述

CD4071B,CD4072B和CD4075B OR门为系统设计人员提供了正逻辑OR功能的直接实现,并补充了现有的CMOS门系列。

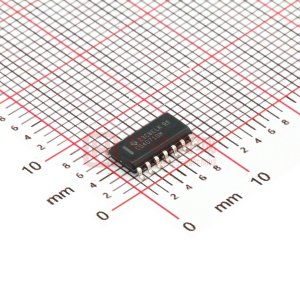

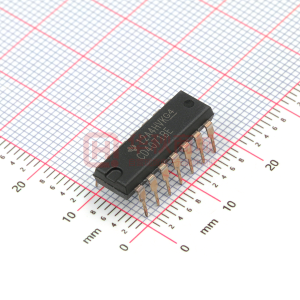

CD4071B,CD4072B和CD4075B型采用14引脚密封双列直插式陶瓷封装(F3A后缀),14引脚双列直插式塑料封装(E后缀),14引脚小外形封装(M,MT,M96和NSR后缀)和14引脚薄型收缩小外形封装(PW和PWR后缀)。

特性

  • 中速运行 - t PLH ,t PHL = 60 ns(典型值) 。)在V DD = 10 V
  • 100%测试20 V时的静态电流
  • 18 V时整个封装的最大输入电流为1μA -温度范围;标准,对称输出特性
  • 噪声容限(全封装温度范围):1 V,V DD < /sub> = 5 V
    2 V V DD = 10 V
    2.5 V V DD = 15 V
  • 5 -V,10V和15V参数额定值
  • 符合JEDEC暂定标准13B“B系列CMOS器件描述的标准规范”的所有要求

从Harris Semiconductor获得的数据表

参数 与其它产品相比 门产品


Technology Family
VCC (Min) (V)
VCC (Max) (V)
Bits (#)
Schmitt Trigger
F @ Nom Voltage (Max) (Mhz)
ICC @ Nom Voltage (Max) (mA)
tpd @ Nom Voltage (Max) (ns)
IOL (Max) (mA)
Input Type
Output Type
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
CD4071B-MIL
CD4000
3
18
4
No
8
0.015
250
1.5
CMOS
CMOS
Military
-55 to 125
CDIP
See datasheet (CDIP)
