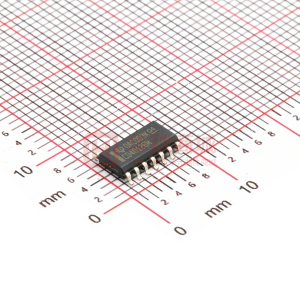

CD4012B-MIL CMOS 双路 4 输入与非门

数据:

描述

CD4011B,CD4012B和CD4023B与非门为系统设计人员提供NAND功能的直接实现,并补充现有的CMOS门系列。所有输入和输出均经过缓冲。

CD4011B,CD4012B和CD4023B采用14引脚密封双列直插式陶瓷封装(F3A后缀),14引脚双列直插塑料封装(E后缀),14引脚小外形封装(M,MT,M96和NSR后缀)和14引脚薄缩小外形封装(PWR后缀)。 CD4011B和CD4023B类型也采用14引脚薄型收缩小外形封装(PW后缀)。

特性

  • 传播延迟时间= 60 ns(典型值),C L = 50 pF,V DD = 10 V
  • 缓冲输入和输出
  • 标准化对称输出特性
  • 18 V满包温度下最大输入电流为1μA范围;在18 V和25°C下100 nA
  • 在20 V
  • 5-V,10-V和15-V参数额定值下测试静态电流100%
  • 噪声容限(在整个封装温度范围内:
    1 V,V DD = 5 V
    2 V,V DD = 10 V
    V DD = 15 V
  • 满足JEDEC暂定标准No. 13B“B”系列CMOS器件描述的标准规范“
  • 的所有要求

Quad 2输入?? CD4011B
双4输入?? CD4012B
Triple 3输入?? CD4023B
数据表从Harris Semiconductor获得。

参数 与其它产品相比 门产品


Technology Family
VCC (Min) (V)
VCC (Max) (V)
Bits (#)
Schmitt Trigger
F @ Nom Voltage (Max) (Mhz)
ICC @ Nom Voltage (Max) (mA)
tpd @ Nom Voltage (Max) (ns)
IOL (Max) (mA)
Input Type
Output Type
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
CD4012B-MIL
CD4000
3
18
2
No
8
0.015
120
1.5
CMOS
CMOS
Military
-55 to 125
CDIP
See datasheet (CDIP)
