CD40107B-MIL CMOS 二路 2 输入与非门缓冲器/驱动器

描述

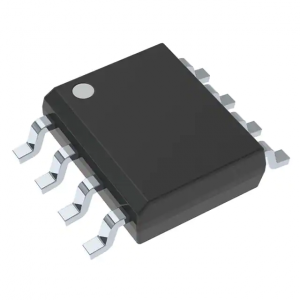

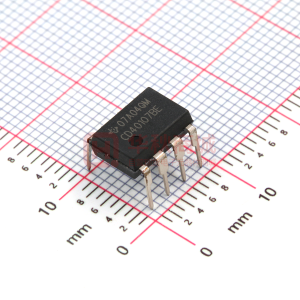

CD40107B是一款双路2输入NAND缓冲器/驱动器，包含两个独立的2输入NAND缓冲器，具有漏极开路单n沟道晶体管输出。该器件具有线或功能和高输出灌电流能力（典型值为136 mA，V _DD = 10 V，V _DS = 1 V）。 CD40107B采用8引脚密封双列直插陶瓷封装（F3A后缀），8引脚双列直插塑料封装（E后缀），8引脚小外形封装（M，M96，MT，和PSR后缀）和8引脚薄收缩小外形封装（PW和PWR后缀）。

特性

标准B系列输出电流驱动吸收能力的32倍 - 典型值136 mA。 @ V _DD = 10 V，V _DS = 1 V
100％测试20 V时的静态电流
最大值在整个封装温度范围内，18 V时输入电流为1μA;在18 V和25°C下100 nA
5 V，10 V和15 V参数额定值
噪声容限，整个封装温度范围，R _L到V _DD = 10 k ：
1 V _DD = 5 V时V | V _DD = 10 V时为2 V | V _DD = 15 V时为2.5 V
满足JEDEC暂定标准第13B号“'B'系列CMOS器件描述的标准规范”的所有要求
应用
- 驱动继电器，灯具， LED
- 线路驱动器
- 电平转换器（向上或向下）

参数与其它产品相比门产品
