CD4001B-MIL CMOS 四路 2 输入或非门

数据： CD4001B, CD4002B, CD4025B Types 数据表

描述

CD4001B，CD4002B和CD4025B NOR门为系统设计人员提供NOR功能的直接实现，并补充现有的CMOS门系列。所有输入和输出均经过缓冲。

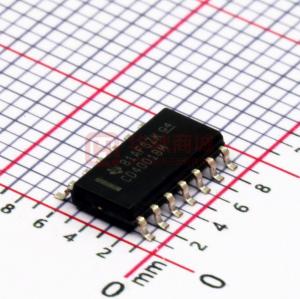

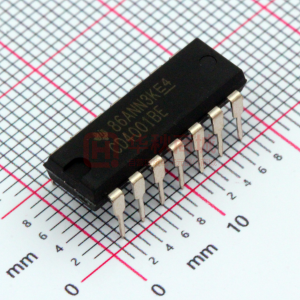

CD4001B，CD4002B和CD4025B型采用14引脚密封双列直插式陶瓷封装（F3A后缀），14引脚双列直插塑料封装（E后缀），14引脚小外形封装（M，MT，M96和NSR后缀）和14引脚薄型缩小外形封装（PW和PWR后缀）。

特性

传播延迟时间= 60 ns（典型值），C _L = 50 pF，V _DD = 10 V
缓冲输入和输出
标准化对称输出特性
100％测试20 V时的最大静态电流
5 V，10 V和15 V参数额定值
在整个封装温度范围内，18 V时的最大输入电流为1μA;在18 V和25°C时100 nA
噪声容限（在整个封装温度范围内）：
V _{DD时的1 V} = 5 V
2 V at V _DD = 10 V
2.5 V，V _DD = 15 V
符合JEDEC暂定标准No. 13B的所有要求，“标准B ??系列CMOS器件描述的规范“

从Harris Semiconductor获得的数据表

参数与其它产品相比门产品


Technology Family
VCC (Min) (V)
VCC (Max) (V)
Bits (#)
Schmitt Trigger
F @ Nom Voltage (Max) (Mhz)
ICC @ Nom Voltage (Max) (mA)
tpd @ Nom Voltage (Max) (ns)
IOL (Max) (mA)
Input Type
Output Type
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)

CD4001B-MIL
CD4000
3
18
4
No
8
0.015
250
1.5
CMOS
CMOS
Military
-55 to 125
CDIP
See datasheet (CDIP)
无样片

技术文档

数据手册（1）

CD4001B, CD4002B, CD4025B Types 数据表
