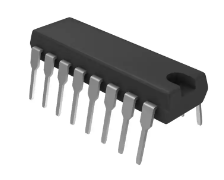

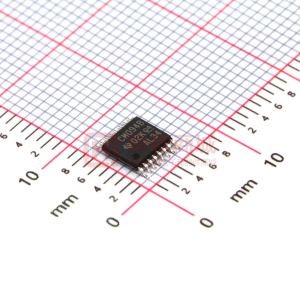

CD4094B-MIL CMOS 8 级移位和存储总线寄存器

数据:

描述

CD4094B是一个8级串行移位寄存器,具有与每级相关的存储锁存器,用于选通从串行输入到并行缓冲的3态输出的数据。并行输出可以直接连接到公共总线。数据在正时钟转换时移位。当STROBE输入为高电平时,每个移位寄存器级中的数据被传送到存储寄存器。只要OUTPUT-ENABLE信号为高电平,存储寄存器中的数据就会出现在输出端。

两个串行输出可用于级联多个CD4094B器件。数据在正时钟边沿的Q S 串行输出端提供,以便在时钟上升时间快的级联系统中实现高速操作。在下一个负时钟沿,Q' S 端子提供的相同串行信息为时钟上升时间较慢时级联CD4094B器件提供了一种方法。

CD4094B类型采用16引脚密封双列直插式陶瓷封装(F3A后缀),16引脚双列直插塑料封装(E后缀),16引脚小外形封装(NSR后缀)和16-引线薄缩小外形封装(PW和PWR后缀)。

特性

  • 用于连接公共总线的3态并行输出
  • 与正时钟边沿和负时钟边沿同步的独立串行输出级联
  • 中速运行 - 10 V(典型值)下5 MHz
  • 标准化,对称输出特性
  • 100%测试静态电流100%< /li>
  • 在整个封装温度范围内,18 V时的最大输入电流为1μA;在18 V和25°C下100 nA
  • 噪声容限(完整封装温度范围):
    V DD = 5 V时为1 V | V时为2 V DD = 10 V
    2.5 V,V DD = 15 V
  • 5 V,10 V和15 V参数额定值
  • 满足JEDEC暂定标准第13B号“'B'系列CMOS器件描述的标准规范”的所有要求
  • 应用
    • 串行到并行数据转换
    • 远程控制保持寄存器
    • 双列移位,保持和总线应用

<小>

参数 与其它产品相比 触发器/锁存器/寄存器


Technology Family
VCC (Min) (V)
VCC (Max) (V)
Bits (#)
F @ Nom Voltage (Max) (Mhz)
ICC @ Nom Voltage (Max) (mA)
tpd @ Nom Voltage (Max) (ns)
Input Type
3-State Output
IOL (Max) (mA)
Output Type
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
CD4094B-MIL
CD4000
3
18
8
8
0.3
250
CMOS
No
1.5
CMOS
Military
-55 to 125
CDIP
See datasheet (CDIP)
