数据： Advanced LinCMOS? Rail-To-Rail Operational Amplifiers 数据表

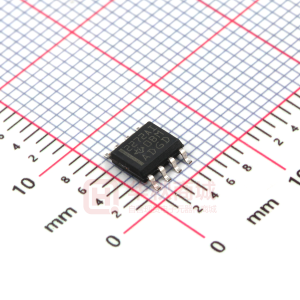

TLC2272A和TLC2274A是德州仪器（TI）的双通道和四通道运算放大器。这两款器件均具有轨到轨输出性能，可在单电源或分离电源应用中提高动态范围。 TLC227xA系列为高速应用提供2 MHz带宽和3 V /μs压摆率。这些器件具有可比的交流性能，同时具有比现有CMOS运算放大器更好的噪声，输入失调电压和功耗。 TLC227xA的噪声电压为9 nV /
Hz，比竞争解决方案低两倍。
TLC227xA具有高输入阻抗和低噪声特性，非常适用于高阻抗源（如压电传感器）的小信号调理。由于具有微功耗水平，这些器件在手持式监测和遥感应用中表现良好。此外，具有单电源或分离电源的轨到轨输出功能使该系列成为与模数转换器（ADC）连接时的绝佳选择。对于精密应用，TLC227xA系列的最大输入失调电压为950μV。该系列具有5 V和±5 V的完全特性。
TLC2272 /4还可在标准设计中对TLC272 /4或TS272 /4进行大幅升级。它们提供更高的输出动态范围，更低的噪声电压和更低的输入失调电压。此增强功能集允许它们用于更广泛的应用程序。
Hz典型值f = 1 kHz
Advanced LinCMOS是Texas Instruments的商标。
| Number of Channels (#) |
| Total Supply Voltage (Min) (+5V=5, +/-5V=10) |
| Total Supply Voltage (Max) (+5V=5, +/-5V=10) |
| GBW (Typ) (MHz) |
| Slew Rate (Typ) (V/us) |
| Rail-to-Rail |
| Vos (Offset Voltage @ 25C) (Max) (mV) |
| Iq per channel (Typ) (mA) |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Output Current (Typ) (mA) |
| Offset Drift (Typ) (uV/C) |
| Vn at 1kHz (Typ) (nV/rtHz) |
| Architecture |
| IIB (Max) (pA) |
| CMRR (Typ) (dB) |
| Package Size: mm2:W x L (PKG) |
| TLC2272A-EP | TLC2272A | TLC2272A-Q1 | TLC2274A | TLC2274A-EP | TLC2274A-Q1 |
|---|---|---|---|---|---|
| 2 | 2 | 2 | 4 | 4 | 4 |
| 4.4 | 4.4 | 4.4 | 4.4 | 4.4 | 4.4 |
| 16 | 16 | 16 | 16 | 16 | 16 |
| 2.18 | 2.18 | 2.18 | 2.18 | 2.18 | 2.18 |
| 3.6 | 3.6 | 3.6 | 3.6 | 3.6 | 3.6 |
| In to V- Out | In to V- Out | In to V- Out | In to V- Out | In to V- Out | In to V- Out |
| 0.95 | 0.95 | 0.95 | 0.95 | 0.95 | 0.95 |
| 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 |
| HiRel Enhanced Product | Catalog | Automotive | Catalog | HiRel Enhanced Product | Automotive |
| -55 to 125 | -40 to 125 | -40 to 125 | -40 to 125 -55 to 125 0 to 70 | -55 to 125 | -40 to 125 |
| SOIC | PDIP SOIC TSSOP | SOIC TSSOP | PDIP SOIC TSSOP | SOIC TSSOP | SOIC TSSOP |
| 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 |
| 2 | 2 | 2 | 2 | 2 | 2 |
| 9 | 9 | 9 | 9 | 9 | 9 |
| CMOS | CMOS | CMOS | CMOS | CMOS | CMOS |
| 60 | 60 | 60 | 60 | 60 | 60 |
| 75 | 75 | 75 | 75 | 75 | 75 |
| 8SOIC: 29 mm2: 6 x 4.9(SOIC) | See datasheet (PDIP) 8SOIC: 29 mm2: 6 x 4.9(SOIC) 8TSSOP: 19 mm2: 6.4 x 3(TSSOP) | 8SOIC: 29 mm2: 6 x 4.9(SOIC) 8TSSOP: 19 mm2: 6.4 x 3(TSSOP) | See datasheet (PDIP) 14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) | 14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) | 14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) |
