TPS3803-EP 单通道电压检测器

数据： TPS3803-01-EP, TPS3803G15-EP, TPS3805H33-EP: Voltage Detectors 数据表

描述

TPS3803和TPS3805系列监控电路提供电路初始化和时序监控，主要用于DSP和基于处理器的系统。

TPS3803G15器件具有由内部分压器设置的固定检测阈值电压V _IT，而TPS3803 ?? 01具有可调节的SENSE输入，可通过两个外部电阻配置。除了在V _DD监控的固定检测阈值外，TPS3805器件还提供第二个可调节SENSE输入。 RESET 在两个电压中的任何一个低于V _IT的情况下被置位。

在通电期间，<当电源电压V _DD高于0.8 V时，span style =“text-decoration：overline”> RESET 置位。此后，监控电路监视V _DD（和/或SENSE）并保持 RESET 有效，只要V _DD或SENSE保持低于阈值电压V _{IT 。一旦V _DD（SENSE）上升到阈值电压V _IT以上， RESET 再次被置为无效。产品系列设计用于1.5 V，3.3 V和可调电源电压。这些器件采用5引脚SC-70封装。}

特性

受控基线
- 一个装配/测试现场，一个制造现场
55°C至+ 125°C的扩展温度性能
增强的减少制造源（DMS）支持
增强产品更改通知
资格谱系^（1）
单电压检测器（TPS3803）：可调/1.5 V
双电压检测器（TPS3805）：可调/3.3 V < /li>
高±1.5％阈值电压精度
电源电流：3μA典型值V _DD = 3.3 V
推/拉复位输出（TPS3805）漏极开路复位输出（TPS3803）

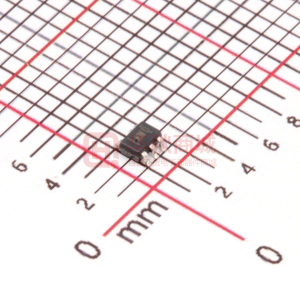

5引脚SC ?? 70封装
应用
- 使用DSP，微控制器或微处理器的应用< /li>
- 无线通信系统
- 便携式/电池供电设备
- 可编程控制器
- 智能仪器
- 工业设备< /li>
- 笔记本电脑/台式电脑
- Automot ive Systems

^（1）符合JEDEC和行业标准的组件认证，确保在延长期内可靠运行温度范围。这包括但不限于高加速应力测试（HAST）或偏压85/85，温度循环，高压釜或无偏HAST，电迁移，键合金属间寿命和模塑化合物寿命。此类鉴定测试不应视为超出规定的性能和环境限制使用此组件的合理性。

所有商标均为其各自所有者的财产。

参数与其它产品相比监控器与复位 IC


Threshold Voltage 1 (Typ) (V)
# of Supplies Monitored
VCC (Max) (V)
VCC (Min) (V)
Output Driver Type / Reset Output
Time Delay (ms)
Package Group
Iq (Typ) (uA)
Rating
Reset Threshold Accuracy (%)
Threshold Voltage 2 (typ) (Typ) (V)
Watchdog Timer WDI (sec)
Operating Temperature Range (C)
