TPS3619-33-EP 用于 RAM 保持的电池备份监控器

数据： TPS3619-33-EP, TPS3619-50-EP, TPS3620-33-EP, TPS3620-50-EP 数据表

描述

TPS3619和TPS3620系列监控电路通过为CMOS RAM的数据保留提供备用电池切换来监控和控制处理器活动。

上电期间，当电源电压（V _DD或V _BAT）变为 RESET 高于1.1 V.此后，电源电压监控器监控V _DD并保持 RESET 输出有效，只要V _DD保持低于阈值电压（V _IT）。内部定时器将输出的返回延迟到非活动状态（高），以确保正确的系统复位。延迟时间在V _DD升至V _IT以上后开始。当电源电压降至V _IT以下时，输出再次变为有效（低电平）。

产品频谱设计用于3.3 V和5 V的电源电压.TPS3619和TPS3620采用8引脚MSOP封装，工作温度范围为-55°C至125°C。

特性

电源电流为40μA（最大值）
电池供电电流为100 nA（最大值）
精密电源电压监视器3.3 V，5 V和其他选项请求
备用电池电压可超过V _DD
电源 - 关于具有固定100 ms复位延迟时间的复位发生器
用于电源失效或电池电量不足监控的电压监控器
电池新鲜度密封（TPS3619）
引脚-to-Pin与MAX819，MAX703和MAX704兼容

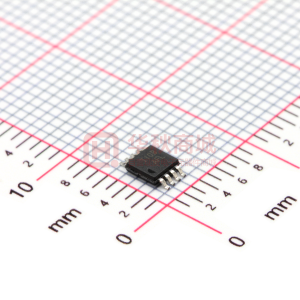

8引脚迷你小外形封装（MSOP）封装
支持防御，航空和医疗应用
- 一个装配/测试现场
- 一个制造现场
- 军用（-55°C /125°C）温度范围^（1）
- 延长产品生命周期
- 扩展产品变更通知
- 产品可追溯性
应用程序
- 传真机
- 机顶盒
- Advanced Voice-Ma il Systems
- 便携式电池供电设备
- 计算机设备
- 高级调制解调器
- 汽车系统
- Portable Long时间监控设备
- 销售点设备

^（1）其他温度范围可用 - 联系工厂

参数与其它产品相比监控器与复位 IC


Threshold Voltage 1 (Typ) (V)
# of Supplies Monitored
VCC (Max) (V)
VCC (Min) (V)
Output Driver Type / Reset Output
Time Delay (ms)
Features
Package Group
Iq (Typ) (uA)
Rating
Reset Threshold Accuracy (%)
Threshold Voltage 2 (typ) (Typ) (V)
Watchdog Timer WDI (sec)
Operating Temperature Range (C)

TPS3619-33-EP	TPS3620-33-EP
2.93	2.93
1	1
5.5	5.5
1.65	1.65
Active-low Push-pull	Active-low Push-pull
100	100
Battery Backup Switchover Manual Reset	Battery Backup Switchover Manual Reset
VSSOP	VSSOP
15	15
HiRel Enhanced Product	HiRel Enhanced Product
4	4
N/A	N/A
None	None
-55 to 125	-55 to 125
