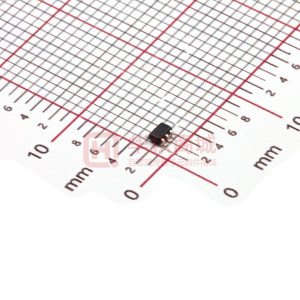

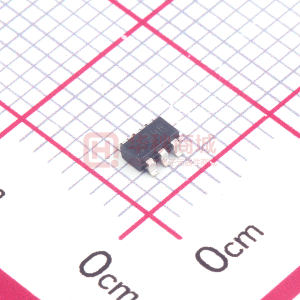

SN74LVC2G34-EP 增强型产品双路缓冲器门

数据： SN74LVC2G34-EP 数据表

描述

SN74LVC2G34是双缓冲栅极，设计用于1.65 V至5.5 V V _CC操作。 SN74LVC2G34在正逻辑中执行布尔函数Y = A.

NanoStar ??和NanoFree？封装技术是IC封装概念的一项重大突破，使用裸片作为封装。

该器件完全适用于使用I _off的部分断电应用。 I _off电路禁用输出，防止在断电时损坏通过器件的电流回流。

特性

受控基线
- 一个装配站点
- 一个测试站点
- 一个制造现场
-55°C至125°C的扩展温度性能
增强的减少制造资源（DMS）支持
增强型产品变更通知
资格谱系^（1）
支持5-VV _CC操作
最大t _pd 4.1 ns，3.3 V
低功耗，10-μAMaxI _CC
±24-mA输出驱动，3.3 V
典型V _OLP（输出接地反弹）＆lt; 0.8 V，V _CC = 3.3 V，T _A = 25°C
典型V _OHV（输出V _{OH < /sub> Undershoot）＆gt; 2 V V _CC = 3.3 V，T _A = 25°C}
I _off支持部分断电模式操作
闩锁性能超过JESD 78，Class II 100 mA
ESD保护超过JESD 22
- 2000-V人体模型（A114-A）
- 200-V机器型号（A115-A）
- 1000-V充电设备型号（C101）

^（1）符合JEDEC和行业标准的元件认证，确保在扩展温度范围内可靠运行。这包括但不限于高加速应力测试（HAST）或偏压85/85，温度循环，高压釜或无偏HAST，电迁移，键合金属间寿命和模塑化合物寿命。此类鉴定测试不应视为超出规定性能和环境限制使用此组件的合理性。

NanoStar，NanoFree是德州仪器公司的商标。

参数与其它产品相比小尺寸逻辑产品


Technology Family
Sub-Family
Gate Type
VCC (Min) (V)
VCC (Max) (V)
Bits (#)
Voltage (Nom) (V)
F @ Nom Voltage (Max) (Mhz)
ICC @ Nom Voltage (Max) (mA)
tpd @ Nom Voltage (Max) (ns)
IOL (Max) (mA)
Input Type
Output Type
Logic
3-State Output
Schmitt Trigger
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)

SN74LVC2G34-EP
LVC
Non-Inverting Buffer/Driver
BUFFER
1.65
5.5
2
1.8 2.5 3.3 5
150
0.01
11.5 7.1 6.1 5.2
32
CMOS/TTL
CMOS
True
No
No
HiRel Enhanced Product
-55 to 125
SC70
6SC70: 4 mm2: 2.1 x 2(SC70)
