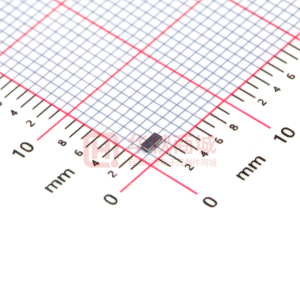

SN74LVC2T45-EP 具有可配置电压转换和三态输出的增强型产品双位双电源收发器

数据:

描述

这款双位同相总线收发器使用两个独立的可配置电源轨。 A端口用于跟踪V CCA 。 V CCA 接受1.65 V至5.5 V的任何电源电压.B端口用于跟踪V CCB 。 V CCB 接受1.65 V至5.5 V的任何电源电压。这允许在任何1.8 V,2.5 V,3.3 V和5 V电压之间进行通用低压双向转换节点。

SN74LVC2T45设计用于两条数据总线之间的异步通信。方向控制(DIR)输入的逻辑电平激活B端口输出或A端口输出。当B端口输出被激活时,设备将数据从A总线传输到B总线,当A端口输出被激活时,设备从B总线传输到A总线。 A和B端口上的输入电路始终处于活动状态,并且必须具有逻辑高电平或低电平,以防止多余的I CC 和I CCZ

< p> SN74LVC2T45的设计使得DIR输入电路由V CCA 供电。

该器件完全适用于使用I off的部分断电应用。 I off 电路禁用输出,防止在断电时损坏通过器件的电流。

V CC 隔离功能可确保要么V CC 输入都在GND,两个端口都处于高阻态。

NanoFree ??封装技术是IC封装概念的重大突破,使用裸片作为封装。

特性

  • 德州仪器NanoFree有哪些?封装
  • 完全可配置的双轨设计允许每个端口在1.65 V至5.5 V的整个电源范围内工作
  • V CC 隔离功能??如果V CC 输入处于GND,
    两个端口都处于高阻状态
  • DIR输入电路参考V CCA < /li>
  • 低功耗,10-μA最大I CC
  • ±24-mA输出驱动3.3 V
  • I 关闭
  • 支持部分关机模式操作
  • 最大数据速率
    • 420 Mbps(3.3 V至5 V转换)
    • 210 Mbps (转换为3.3 V)
    • 140 Mbps(转换为2.5 V)
    • 75 Mbps(转换为1.8 V)
  • 闩锁性能超过JESD 78,Class II 100 mA
  • ESD保护超过JESD 22
    • 4000-V人体模型(A114-A)
    • 200 V机型(A115-A)
    • 1000 V充电设备型号(C101)
  • 支持国防,航空和医疗应用
    • 受控基线
    • 一个装配/测试现场
    • 一个制造现场
    • 可用温度范围:
      • ?? 55°C至125°C
      • ?? 55°C至150°C
      < /li>
    • 延长产品生命周期
    • 扩展产品变更通知
    • 产品可追溯性

NanoFree是德州仪器的商标

参数 与其它产品相比 小尺寸逻辑产品


Technology Family
Sub-Family
VCC (Min) (V)
VCC (Max) (V)
Bits (#)
Voltage (Nom) (V)
F @ Nom Voltage (Max) (Mhz)
ICC @ Nom Voltage (Max) (mA)
tpd @ Nom Voltage (Max) (ns)
IOL (Max) (mA)
Input Type
Output Type
Logic
3-State Output
Schmitt Trigger
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
SN74LVC2T45-EP
LVC
Dual Supply Translator
1.65
5.5
2
1.8
2.5
3.3
5
150
0.004
19.1
11.5
9.4
7.9
32
CMOS/TTL
CMOS
True
Yes
No
HiRel Enhanced Product
-55 to 125
SM8
8SM8: 12 mm2: 4 x 2.95(SM8)
