TPS3808-EP 增强型产品低静态电流可编程延迟监控电路

数据:

描述

TPS3808xxx系列微处理器监控电路监控0.4 V至5.0 V的系统电压,断言开漏 MR )引脚降至逻辑低电平时,“> RESET 信号。在SENSE电压和手动复位后, RESET 输出对于用户可调节的延迟时间保持低电平( MR < /span>)返回高于相应的阈值。

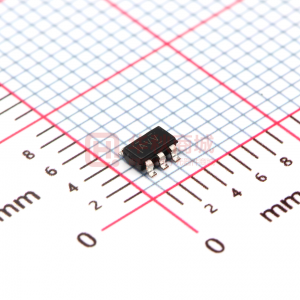

TPS3808使用精密基准来实现V IT ≤3.3V的0.5%阈值精度。可以设置复位延迟时间通过使用电阻将C T 引脚连接到V DD ,断开C T 引脚为300 ms,或者可以是用户 - 通过将C T 引脚连接到外部电容,在1.25 ms和10 s之间调整。 TPS3808具有2.4μA的非常低的典型静态电流,因此非常适合电池供电的应用。它采用小型SOT-23封装,工作温度范围为55°C至+ 125°C(T J )。

特性

  • 受控基线
    • 一个装配站点
    • 一个测试站点
    • 一个制造现场
  • 55°C至125°C的扩展温度性能
  • 增强的减少制造来源
    (DMS)支持
  • 增强产品更改通知
  • 资格谱系 1
  • 具有可调延迟时间的上电复位发生器: 1.25 ms至10 s
  • 极低静态电流:2.4μA典型
  • 高阈值精度:0.5%典型
  • 标准电压的固定阈值电压
    电压范围为0.9 V至5 V,可调电压低至0.4 V
  • 手动复位( MR )输入
  • 漏极开路 RESET 输出
  • 温度范围:?? 55°C至125°C
  • < li>小型SOT-23封装

参数 与其它产品相比 监控器与复位 IC


Threshold Voltage 1 (Typ) (V)
# of Supplies Monitored
VCC (Max) (V)
VCC (Min) (V)
Output Driver Type / Reset Output
Time Delay (ms)
Features
Package Group
Iq (Typ) (uA)
Rating
Reset Threshold Accuracy (%)
Threshold Voltage 2 (typ) (Typ) (V)
Watchdog Timer WDI (sec)
Operating Temperature Range (C)
TPS3808-EP
Adjustable
1
6.5
1.8
Active-low
Open-drain
Programmable
Manual Reset
SOT-23
2.4
HiRel Enhanced Product
2
N/A
None
-55 to 125

方框图 (1)
