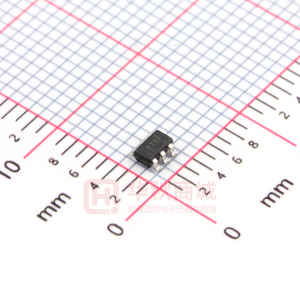

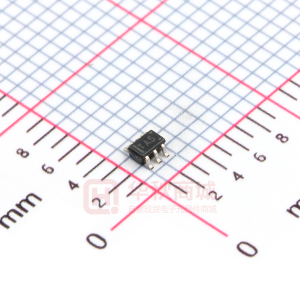

SN74LVC1T45-EP 增强型产品单比特双电源总线收发器，具有可配置电压转换和三态输出

数据： Single-Bit Dual-Supply Bus Tranceiver With Configurable Voltage Translation 数据表

描述

此单比特同相总线收发器使用两个独立的可配置电源轨。 A端口用于跟踪V _CCA。 V _CCA接受1.65 V至5.5 V的任何电源电压.B端口用于跟踪V _CCB。 V _CCB接受1.65 V至5.5 V的任何电源电压。这允许在任何1.8 V，2.5 V，3.3 V和5 V电压之间进行通用低压双向转换节点。

SN74LVC1T45设计用于两条数据总线之间的异步通信。方向控制（DIR）输入的逻辑电平激活B端口输出或A端口输出。当B端口输出被激活时，设备将数据从A总线传输到B总线，当A端口输出被激活时，设备从B总线传输到A总线。 A和B端口上的输入电路始终处于活动状态，并且必须具有逻辑高电平或低电平，以防止多余的I _CC和I _CCZ。

< p> SN74LVC1T45的设计使得DIR输入由V _CCA供电。

该器件完全适用于部分断电应用，使用I _{off < /子>。 I _off电路禁用输出，防止在断电时损坏通过器件的电流。}

V _CC隔离功能可确保要么V _CC输入都在GND，那么两个端口都处于高阻态。

特性

完全可配置的双轨设计允许每个端口在1.65 V至5.5 V的整个电源范围内工作/li>
V _CC隔离功能??如果V _CC输入处于GND，
两个端口都处于高阻状态
DIR输入电路参考V _CCA < /li>
低功耗，4-μA最大I _CC
±24-mA输出驱动3.3 V
I _关闭
最大数据速率
- 420 Mbps（3.3 V至5 V转换）
- 210 Mbps （转换为3.3 V）
- 140 Mbps（转换为2.5 V）
- 75 Mbps（转换为1.8 V）
闩锁性能超过每JESD 78 mA，Class II
ESD保护超过JESD 22
- 2000-V人体模型（A114-A）
- 200 V机型（A115-A）
- 1000 V充电设备型号（C101）
支持国防，航空和医疗应用
- 受控基线
- 一个装配/测试现场
- 一个制造现场
- 军用（?? 55°C /125°） C）温度范围^（1）
- 扩展产品ct生命周期
- 扩展产品变更通知
- 产品可追溯性

^{（ 1）}可提供额外的温度范围？联系工厂

参数与其它产品相比小尺寸逻辑产品


Technology Family
Sub-Family
VCC (Min) (V)
VCC (Max) (V)
Bits (#)
Voltage (Nom) (V)
F @ Nom Voltage (Max) (Mhz)
ICC @ Nom Voltage (Max) (mA)
tpd @ Nom Voltage (Max) (ns)
IOL (Max) (mA)
Input Type
Output Type
Logic
3-State Output
Schmitt Trigger
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)

SN74LVC1T45-EP
LVC
Dual Supply Translator
1.65
5.5
1
1.8 2.5 3.3 5
150
0.004
18.1 10.5 8.4 6.9
32
CMOS/TTL
CMOS
True
Yes
No
HiRel Enhanced Product
-55 to 125
SC70
6SC70: 4 mm2: 2.1 x 2(SC70)
