TPS55340-EP 集成式 5A 40V 宽输入范围升压/SEPIC/反激式 DC-DC 稳压器

数据： TPS55340-EP 集成式 5A 40V 宽输入范围升压/SEPIC/反激式 DC-DC 稳压器数据表

描述

TPS55340-EP是一款单片非同步开关稳压器，带有集成的5A /40V电源开关。此器件可配置成多种标准开关稳压器拓扑，包括升压，SEPIC和隔离反激式。此器件具有宽输入电压范围，可支持输入电压来自多节电池或者稳压的3.3V，5V，12V和24V电源轨的应用。

TPS55340-EP使用电流模式脉宽调制（PWM）控制来调节输出电压，并具有一个内部振荡器.PWM的开关频率由一个外部电阻器设定或者同步至一个外部时钟信号。用户可以在
100kHz至1.2MHz之间对开关频率进行设定。

此器件特有一个可编程软启动功能，来限制启动期间的涌入电流并且具有其它的内置保护特性，其中包括逐周期过流限制和热关断。

要了解所有可用封装，请见数据表末尾的可订购产品附录。

5A 40V TPS55340-EP升压转换器与3A 40V TPS61175引脚到引脚兼容，并将最大输入电压范围从18V扩展至32V。

特性

内部5A，40V低侧场效应应晶体管（MOSFET）开关
2.9V至32V输入电压范围
±0.7％基准电压
0.5mA静态工作电流
2.7μA关断电源电流
固定频率电流模式脉宽调制（ PWM）控制
可在100kHz至1.2MHz之间进行频率调节
到外部时钟的同步能力
可调软启动时间
针对轻负载时较高频率的脉冲跳跃模式
逐周期电流限制，热关断，和欠压闭锁（UVLO）保护
支持国防，航天和医疗应用
- 受控基线
- 同一组装和测试场所
- 同一制造场所
- 支持军用（-55°C至125° C）温度范围
- 延长的产品生命周期
- 延长的产品变更通知
- 产品可追溯性

应用范围

3.3V，5V，12V，24V功率转换
升压，SEPIC，和Flyback拓扑结构
用于平板电脑和便携式个人电脑（PC）的霹雳（Thunderbolt）端口，电源扩展坞
工业电源系统
非对称用户数字环路（ADSL）调制解调器（调制解调器）

参数与其它产品相比非隔离式直流/直流开关稳压器


Type
Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Regulated Outputs (#)
Duty Cycle (Max) (%)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Operating Temperature Range (C)
Rating
Package Group

TPS55340-EP
Converter
2.9
32
3
38
1
90
1200
0.5
-55 to 125
HiRel Enhanced Product
WQFN

技术文档

数据手册（1）

TPS55340-EP 集成式 5A 40V 宽输入范围升压/SEPIC/反激式 DC-DC 稳压器数据表

元器件购买 TPS55340-EP 相关库存

DC/DC开关转换器

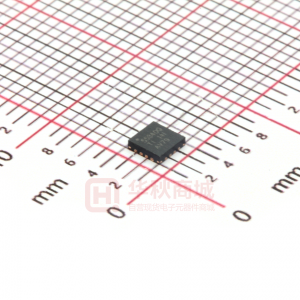

型号：TPS55340RTER 封装：WQFN-16_3X3MM-EP

品牌：TI 描述：NO升压转换器型号-40℃~+125℃@（TA）1升压可调2.9V~38V 5.25A 2.9V~32V WQFN16_3X3MM_EP DC-DC转换器ROHS

金额：￥3.71001
去购买
DC/DC开关转换器

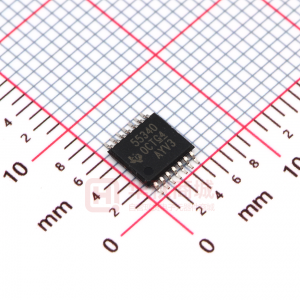

型号：TPS55340PWPR 封装：HTSSOP14_5X4.4MM_EP

品牌：TI 描述：功能类型：升压型输出类型：可调输入电压：2.9~32V 输出电压：2.9V~38V 输出电流(最大值)：5.25A

金额：￥4.24360
去购买
DC/DC开关转换器

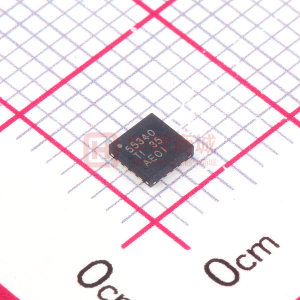

型号：TPS55340QRTERQ1 封装：WQFN-16_3X3MM-EP

品牌：TI 描述：功能类型：升压型输出类型：可调输入电压：2.9~38V 输出电压：2.9V~38V 输出电流(最大值)：5.25A

金额：￥27.54940
去购买
