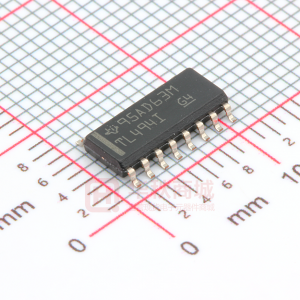

TL494 脉冲宽度调制 (Pwm) 控制电路

TL494器件集成了在单芯片上构建脉冲宽度调制（PWM）控制电路所需的所有功能。该器件主要设计用于电源控制，可灵活地为特定应用定制电源控制电路。

TL494器件包含两个误差放大器，一个片上可调振荡器，一个死区时间控制器（DTC）比较器，脉冲转向控制触发器，5 V，5％精度调节器和输出控制电路。

误差放大器具有共模电压范围 - 0.3 V toV _CC - 2 V.死区时间控制比较器具有固定偏移，可提供大约5％的死区时间。可以通过将RT端接到参考输出并为CT提供锯齿输入来旁路片上振荡器，或者它可以驱动公共电路的异步多轨电源。

未提交的输出晶体管提供任何一个 - 发射器或发射器 - 跟随器输出能力。 TL494器件提供推挽或单端输出操作，可通过输出控制功能进行选择。该器件的架构禁止在推挽操作期间输出脉冲两次。

TL494C器件的工作温度范围为0°C至70°C。 TL494I器件的特点是工作温度范围为-40°C至85°C。
