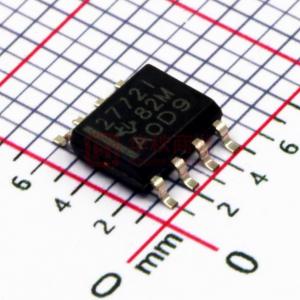

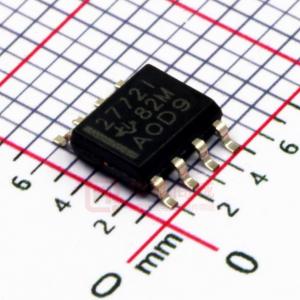

TLV2772 双路 2.7V 高转换率轨至轨输出运算放大器

数据： 2.7-V High-Slew-Rate Rail-to-Rail Output Op Amps w/ Shutdown 数据表

描述

TLV277x CMOS运算放大器系列具有高压摆率和带宽，轨到轨输出摆幅，高输出驱动和出色的直流精度。该器件提供10.5 V /μs的压摆率和5.1 MHz的带宽，同时每通道仅消耗1 mA的电源电流。这种交流性能远高于目前竞争对手的CMOS放大器。轨到轨输出摆幅和高输出驱动使这些器件成为驱动模数转换器模拟输入或参考的理想选择。这些设备在驱动60000 负载时也具有低失真，可用于电信系统。

这些放大器具有360μV输入失调电压，17 nV / Hz输入噪声电压，以及用于测量，医疗和工业应用的2 pA输入偏置电流。 TLV277x系列还可在扩展温度范围（-40°C至125°C）内使用，适用于汽车系统，军用温度范围（?? 55°C至125°C），适用于军事系统。

这些器件采用2.5 V至5.5 V单电源供电，工作电压为2.7 V和5 V.单电源供电和低功耗使这些器件成为便携式设备的理想解决方案。应用。下表列出了可用的软件包。

特性

高转换速率...... 10.5 V /μs典型
高增益带宽... 5.1 MHz Typ < /li>
电源电压范围2.5 V至5.5 V
轨到轨输出
360μV输入失调电压
低失真驱动600 - 0.005％THD + N
1 mA电源电流（每通道）< /li>
17 nV / Hz输入噪声电压
2 pA输入偏置电流
表征自T _A = ?? 55°C至125°C
采用MSOP和SOT-23封装
微功率关机模式......我_DD＆lt; 1μA
适用于Q-Temp Automotive
高可靠性汽车应用
配置控制/打印支持
汽车标准认证

参数与其它产品相比通用运算放大器


Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Offset Drift (Typ) (uV/C)
Features
Input Bias Current (Max) (pA)
CMRR (Typ) (dB)
Output Current (Typ) (mA)
Architecture

TLV2772	TLV2770	TLV2771	TLV2771-Q1	TLV2772-Q1	TLV2773	TLV2774	TLV2775
2	1	1	1	2	2	4	4
2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
5.5	5.5	5.5	5.5	6	5.5	5.5	5.5
5.1	5.1	5.1	5.1	5.1	5.1	5.1	5.1
10.5	10.5	10.5	10.5	10.5	10.5	10.5	10.5
In to V- Out	In to V- Out	In to V- Out	In to V- Out	In to V- Out	In to V- Out	In to V- Out	In to V- Out
2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
1	1	1	1	1	1	1	1
17	17	17	17	17	17	17	17
Catalog	Catalog	Catalog	Automotive	Automotive	Catalog	Catalog	Catalog
-40 to 125 -55 to 125 0 to 70	-40 to 125 0 to 70	-40 to 125 0 to 70	-40 to 125	-40 to 125	-40 to 125 0 to 70	-40 to 125 0 to 70	-40 to 125 0 to 70
PDIP SOIC TSSOP VSSOP	PDIP SOIC VSSOP	SOIC SOT-23	SOT-23	SOIC TSSOP	SOIC VSSOP	PDIP SOIC TSSOP	PDIP SOIC TSSOP
See datasheet (PDIP) 8SOIC: 29 mm2: 6 x 4.9(SOIC) 8TSSOP: 19 mm2: 6.4 x 3(TSSOP) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP)	See datasheet (PDIP) 8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP)	8SOIC: 29 mm2: 6 x 4.9(SOIC) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23)	5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23)	8SOIC: 29 mm2: 6 x 4.9(SOIC) 8TSSOP: 19 mm2: 6.4 x 3(TSSOP)	14SOIC: 52 mm2: 6 x 8.65(SOIC) 10VSSOP: 15 mm2: 4.9 x 3(VSSOP)	See datasheet (PDIP) 14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP)	See datasheet (PDIP) 16SOIC: 59 mm2: 6 x 9.9(SOIC) 16TSSOP: 32 mm2: 6.4 x 5(TSSOP)
2	2	2	2	2	2	2	2
N/A	Shutdown	N/A	N/A	N/A	Shutdown	N/A	Shutdown
60	60	60	60	60	60	60	60
96	96	96	96	96	96	96	96
40	40	40	40	40	40	40	40
CMOS	CMOS	CMOS	CMOS	CMOS	CMOS	CMOS	CMOS
