LM7322 双通道、轨至轨 I/O、高输出电流和无限负载电容 +/-15V 运算放大器

数据： LM7321x Single and LM7322x Dual Rail-to-Rail Input and Output ±15-V, High-Output Current and Unlimited Capacitive Load Operational Amplifier 数据表

描述

LM732xx器件是轨到轨输入和输出放大器，具有宽工作电压和高输出电流。 LM732xx系列非常高效，可实现18 V /μs压摆率和20 MHz单位增益带宽，同时每个运算放大器仅需1 mA电源电流。 LM732xx器件的性能完全符合2.7 V，±5 V和±15 V的工作条件。

LM732xx器件设计用于驱动无限容性负载而无振荡。所有LM7321x和LM7322x器件均在40°C，125°C和25°C下进行测试，配有现代化的自动测试设备。从40°C到125°C的高性能，详细的规格和广泛的测试使它们适用于工业，汽车和通信应用。

大于轨到轨输入共模电压在这个宽电压范围内具有50 dB共模抑制的范围，允许高侧和低侧检测。大多数器件参数对电源电压不敏感，这使得器件更易于在电源电压变化的情况下使用，例如汽车电气系统和电池供电设备。这些放大器具有真正的轨到轨输出，可以提供相当大的电流（15 mA），并且在低失真（0.05％THD +噪声）下，任一轨（300 mV）的头部空间最小。

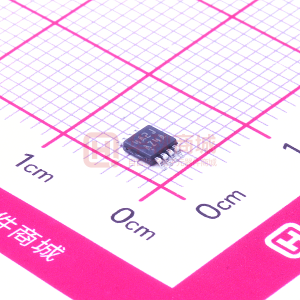

< p>每个部件都有几个包装选项。两个部件的标准SOIC版本使现有设计升级变得容易。 LM7322x采用节省空间的8引脚VSSOP封装。 LM7321x采用小型SOT-23封装，可轻松将该器件放置在传感器附近，以获得更好的电路性能。

特性

（V _S =±15，T _A = 25°C，典型值值，除非指定。）
宽电源电压范围2.5 V至32 V
输出电流+65 mA /?? 100 mA
增益带宽产品20 MHz
压摆率18 V /μs
电容负载容差无限制
输入共模电压0.3-V超越导轨
输入电压噪声15 nV /√Hz
输入电流噪声1.3 pA /√Hz
电源电流/通道1.1 mA
失真THD +噪声？ 86 dB
温度范围?? 40°C至125°C
在?? 40°C，25°C和125°C，2.7 V，±5 V下测试，
±15 V。
LM732xx是符合AEC-Q100 1级资质的汽车级产品。

参数与其它产品相比通用运算放大器


Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Offset Drift (Typ) (uV/C)
Features
Input Bias Current (Max) (pA)
CMRR (Typ) (dB)
Output Current (Typ) (mA)
Architecture

LM7322	LM7321	LM7321-Q1	LM7322-Q1
2	1	1	2
2.5	2.5	2.5	2.5
32	32	32	32
20	20	16	16
18	18	18	18
In Out	In Out	In Out	In Out
6	6	6	6
1.25	1.1	1.1	1.1
15	15	15	15
Catalog	Catalog	Automotive	Automotive
-40 to 125	-40 to 125	-40 to 125	-40 to 125
SOIC VSSOP	SOIC SOT-23	SOT-23	SOIC
8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP)	8SOIC: 29 mm2: 6 x 4.9(SOIC) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23)	5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23)	8SOIC: 29 mm2: 6 x 4.9(SOIC)
2	2	2	2
High Cload Drive	High Cload Drive	High Cload Drive	High Cload Drive
200000	200000	200000	200000
80	80	80	80
65	65	65	65
Bipolar	Bipolar	Bipolar	Bipolar
