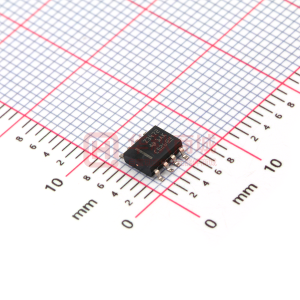

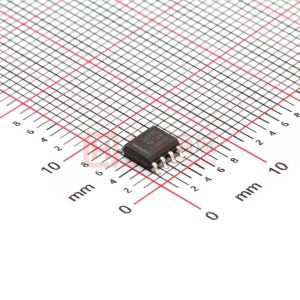

TL3472运算放大器采用了具有创新设计理念的高质量，低成本双极制造。该器件提供4 MHz增益带宽积，13 V /μs压摆率和快速建立时间，无需使用JFET器件技术。尽管TL3472可以采用分离电源供电，但它特别适用于单电源供电，因为共模输入电压范围包括地电位（V CC - ）。利用达林顿晶体管输入级，该器件具有高输入电阻，低输入失调电压和高增益。全npn输出级，无死区交越失真和大输出电压摆幅，提供高电容驱动能力，出色的相位和增益裕度，低开环高频输出阻抗和对称源/汇交流频率响应。这款低成本放大器是MC33072和MC34072运算放大器的替代产品。
| Number of Channels (#) |
| Total Supply Voltage (Min) (+5V=5, +/-5V=10) |
| Total Supply Voltage (Max) (+5V=5, +/-5V=10) |
| GBW (Typ) (MHz) |
| Slew Rate (Typ) (V/us) |
| Rail-to-Rail |
| Vos (Offset Voltage @ 25C) (Max) (mV) |
| Iq per channel (Typ) (mA) |
| Vn at 1kHz (Typ) (nV/rtHz) |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| Offset Drift (Typ) (uV/C) |
| Features |
| Input Bias Current (Max) (pA) |
| CMRR (Typ) (dB) |
| Output Current (Typ) (mA) |
| Architecture |
| TL3472-Q1 | TL3472 | TL3474 | TL3474A |
|---|---|---|---|
| 2 | 2 | 4 | 4 |
| 4 | 4 | 4 | 4 |
| 36 | 36 | 36 | 36 |
| 4 | 4 | 4 | 4 |
| 10 | 10 | 10 | 10 |
| In to V- | In to V- | In to V- | In to V- |
| 17 | 10 | 10 | 3 |
| 3.5 | 3.5 | 3.5 | 3.5 |
| 49 | 49 | 49 | 49 |
| Automotive | Catalog | Catalog | Catalog |
| -40 to 125 | -40 to 105 0 to 70 | -40 to 105 0 to 70 | -40 to 105 0 to 70 |
| SOIC | PDIP SOIC | PDIP SOIC TSSOP | PDIP SOIC TSSOP |
| 8SOIC: 29 mm2: 6 x 4.9(SOIC) | See datasheet (PDIP) 8SOIC: 29 mm2: 6 x 4.9(SOIC) | See datasheet (PDIP) 14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) | See datasheet (PDIP) 14SOIC: 52 mm2: 6 x 8.65(SOIC) 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) |
| 10 | 10 | 10 | 10 |
| High Cload Drive | High Cload Drive | High Cload Drive | High Cload Drive |
| 500000 | 500000 | 500000 | 500000 |
| 97 | 97 | 97 | 97 |
| 27 | 27 | 27 | 27 |
| Bipolar | Bipolar | Bipolar | Bipolar |
