TLV9061 极致小巧的放大器 10MHz、RRIO、1.8V-5.5V 运算放大器可为具有挑战性的系统提供高性能

数据：适用于成本敏感型系统的 TLV906x 10MHz、RRIO、CMOS 运算放大器数据表 (Rev. B)

描述

TLV9061（单通道），TLV9062（双通道）和TLV9064（四通道）是单路，双路和四路低压（1.8V至5.5 V）运算放大器，具有轨至轨输入和输出摆幅能力。适用于需要低工作电压，小型封装尺寸和高容性负载驱动能力的应用。虽然TLV906x的容性负载驱动能力为100pF，但电阻式开环输出阻抗便于在更高的容性负载下更轻松地实现稳定。此类运算放大器专为低工作电压（1.8V至5.5V）而设计，性能规格类似于OPAx316和TLVx316器件。

TLV906x系列有助于简化系统设计，因为该系列具有稳定的单位增益，集成了RFI和EMI抑制滤波器，而且在过驱条件下不会出现反相。

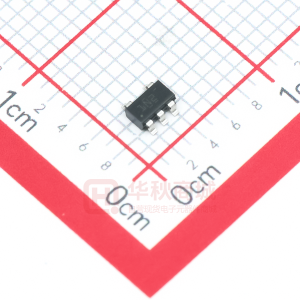

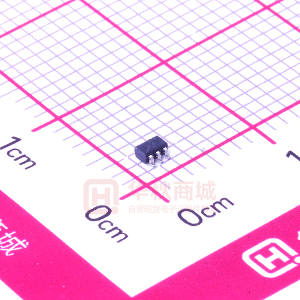

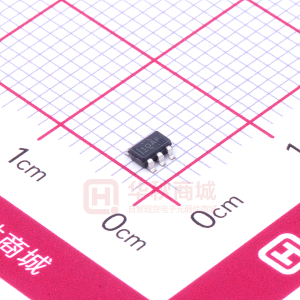

针对所有通道型号（单通道，双通道和四通道）提供微型封装（如SOT-553和WSON，）以及行业标准封装（如SOIC，MSOP，SOT-23和TSSOP）。

特性

轨至轨输入和输出
低输入偏移电压：±0.3mV
单位增益带宽：10MHz
低宽带噪声：10nV /√ Hz
低输入偏置电流：0.5 pA
低静态电流：538μA
单位增益稳定
内部射频干扰（RFI）和电磁干扰（EMI）滤波器
可在电源电压低至1.8V的电压下运行
由于采用了电阻式开环输出阻抗，因此在更高的容性负载下可更轻松地实现稳定

所有商标均为其各自所有者的财产。

参数与其它产品相比通用运算放大器


Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Offset Drift (Typ) (uV/C)
Features
Input Bias Current (Max) (pA)
CMRR (Typ) (dB)
Output Current (Typ) (mA)
Architecture

TLV9061	LM7341	LM741	OPA316	TLV171	TLV316	TLV9062
1	1	1	1	1	1	2
1.8	2.7	10	1.8	4.5	1.8	1.8
5.5	32	44	5.5	36	5.5	5.5
10	4.6	1	10	3	10	10
6.5	1.9	0.5	6	1.5	6	6.5
In Out	In Out		In Out	Out	In Out	In Out
1.5	4	3	2.5	2.7	3	1.6
0.538	0.7	1.7	0.4	0.525	0.4	0.538
16	31	30	11	16	12	16
Catalog	Catalog	Catalog	Catalog	Catalog	Catalog	Catalog
-40 to 125	-40 to 125	-40 to 85 0 to 70	-40 to 125	-40 to 125	-40 to 125	-40 to 125
X2SON	SOT-23	PDIP	SC70 SOT-23	SOIC SOT-23	SC70 SOT-23	SOIC TSSOP VSSOP WSON
5X2SON: 1 mm2: .8 x .8(X2SON)	5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23)	See datasheet (PDIP)	5SC70: 4 mm2: 2.1 x 2(SC70) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23)	8SOIC: 29 mm2: 6 x 4.9(SOIC) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23)	5SC70: 4 mm2: 2.1 x 2(SC70) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23)	8SOIC: 29 mm2: 6 x 4.9(SOIC) 8TSSOP: 19 mm2: 6.4 x 3(TSSOP) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) See datasheet (WSON)
0.3	2	15	2	1	2	0.53
Cost Optimized EMI Hardened Small Size	N/A	N/A	Small Size EMI Hardened	Cost Optimized EMI Hardened High Cload Drive	Cost Optimized EMI Hardened Small Size	Cost Optimized EMI Hardened Small Size
	250000	210000	15
103	100	90	80	105	90	103
50	10	25	50	30	50	50
CMOS	Bipolar	Bipolar	CMOS	CMOS	CMOS	CMOS
