OPA333 1.8V、17µA、微功耗、精密、零漂移 CMOS 运算放大器

数据： OPAx333 1.8V 微功耗 CMOS 运算放大器零漂移系列数据表 (Rev. E)

描述

CMOS型OPAx333系列运算放大器使用专有自动校准技术，以提供极低的失调电压（10μV，最大值），同时随时间推移和温度变化实现接近于零的漂移。这些高精度，低静态电流微型放大器可提供高阻抗输入（共模范围超出电源轨电压100mV）和轨至轨输出（摆幅低于电源轨电压50mV以内）。可以使用低至1.8V（±0.9V）和高达5.5V（±2.75V）的单电源或双电源。这些器件针对低电压，单电源运行进行了优化。

OPAx333系列提供出色的CMRR，而不存在与传统互补输入级关联的交叉。该设计可在驱动模数转换器（ADC）的过程中实现优异的性能，而不会降低微分线性。

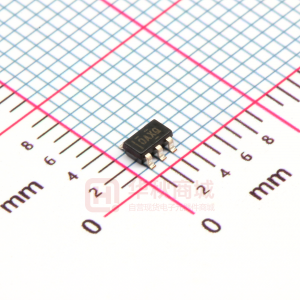

OPA333（单通道版本）可提供5引脚SOT-23，SOT以及8引脚SOIC封装，而OPA2333（双通道版本）可提供8引脚VSON，SOIC和VSSOP封装。所有版本的额定工作温度范围均为-40°C至125°C。< /p>

特性

低失调电压：10μV（最大值）
零漂移：0.05μV/°C（最大值）< /li>
0.01Hz至10Hz噪声：1.1μV_PP
静态电流：17μA
单电源供电
电源电压：1.8V至5.5V
轨到轨输入/输出
微型封装：SC70和SOT23

所有商标是他们各自所有者的财产。

参数与其它产品相比精密运算放大器 (Vos<1mV)


Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Offset Drift (Typ) (uV/C)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
CMRR (Typ) (dB)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Input Bias Current (Max) (pA)
Output Current (Typ) (mA)
Features
Architecture

OPA333	OPA388
1	1
1.8	2.5
5.5	5.5
0.35	10
0.16	5
In Out	In Out
0.01	0.005
0.02	0.005
0.017	1.7
55	7
130	138
Catalog	Catalog
-40 to 125	-40 to 125
SC70 SOIC SOT-23	SOIC SOT-23 VSSOP
5SC70: 4 mm2: 2.1 x 2(SC70) 8SOIC: 29 mm2: 6 x 4.9(SOIC) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23)	8SOIC: 29 mm2: 6 x 4.9(SOIC) 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP)
200	350
5	60
EMI Hardened Small Size Zero Drift	EMI Hardened High Cload Drive Zero Crossover Zero Drift
CMOS	CMOS
