OPA354A-Q1 Automotive Catalog 250MHz, Rail-to-Rail I/O, CMOS Single Operational Amplifier

数据： OPAx354-Q1 250-MHz, Rail-to-Rail I/O, CMOS Operational Amplifiers 数据表

描述

OPAx354-Q1系列高速电压反馈CMOS运算放大器的设计适用于需要宽带宽的视频和其他应用。这些器件的单位增益稳定，可以驱动大输出电流。差分增益为0.02％，差分相位为0.09°。每通道静态电流仅为4.9 mA。

OPAx354-Q1系列运算放大器（运算放大器）经过优化，可在低至2.5 V（±1.25 V）的单电源或双电源上工作，最高可达5.5 V（±2.75 V）。共模输入范围超出了电源。输出摆幅在轨道的100 mV范围内，支持宽动态范围。

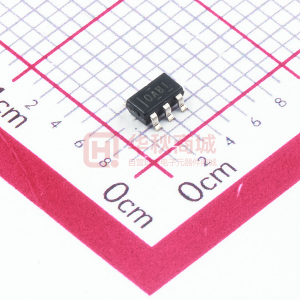

单电源版本（OPA354A-Q1）采用小型SOT-23-5（DBV）封装。供应版本（OPA2354A-Q1）采用微型VSSOP-8（DGK）封装，具有完全独立的电路，可实现最低串扰和无交互。二极管电源版本（OPA4354-Q1）采用TSSOP-14（PW）封装。器件规范适用于-40°C至+ 125°C的汽车温度范围。

特性

符合汽车应用要求
AEC-Q100符合以下结果：
- 设备温度等级：-40°C至+ 125°C环境工作温度范围
- 器件HBM ESD分类等级2
- 器件CDM ESDC分类等级：
  - C6用于OPA354A-Q1和OPA2354A-Q1
  - C3 for OPA4354-Q1
Unity-Gain带宽：250 MHz
高转换率：150 V /μs
低噪声：6.5 nV /√ Hz
轨到轨I /O
高输出电流：> 100 mA
出色的视频性能
- 差分相位误差：0.09°
- 0.1 dB增益平坦度：40 MHz
低输入偏置电流：3 pA
静态电流：4.9 mA
热关断
电源范围：2.5 V至5.5 V

所有tra demarks是其各自所有者的财产。

参数与其它产品相比高速运算放大器 (GBW>=50MHz)


Architecture
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
BW @ Acl (MHz)
Acl, min spec gain (V/V)
Slew Rate (Typ) (V/us)
Vn at Flatband (Typ) (nV/rtHz)
Vn at 1kHz (Typ) (nV/rtHz)
Iq per channel (Typ) (mA)
Vos (Offset Voltage @ 25C) (Max) (mV)
Rail-to-Rail
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
CMRR (Typ) (dB)
Input Bias Current (Max) (pA)
Offset Drift (Typ) (uV/C)
GBW (Typ) (MHz)
Output Current (Typ) (mA)
2nd Harmonic (dBc)
3rd Harmonic (dBc)
@ MHz

OPA354A-Q1	OPA2354A-Q1	OPA4354-Q1
CMOS Voltage FB	CMOS Voltage FB	CMOS Voltage FB
1	2	4
2.5	2.5	2.5
5.5	5.5	5.5
250	250	250
1	1	1
150	150	150
6.5	6.5	6.5
6.5	6.5	6.5
4.9	4.9	4.9
8	8	8
In Out	In Out	In Out
N/A		N/A
Automotive	Automotive	Automotive
-40 to 125	-40 to 125	-40 to 125
SOT-23	VSSOP	TSSOP
5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23)	8VSSOP: 15 mm2: 4.9 x 3(VSSOP)	14TSSOP: 32 mm2: 6.4 x 5(TSSOP)
80	80	80
50000	10000	50
4	4	4
250	250	250
100	100	100
75	75	75
83	83	83
1	1	1
