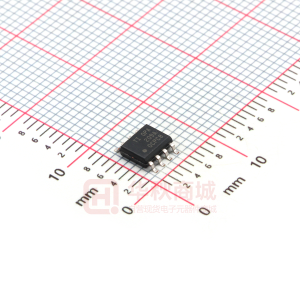

OPA209 2.2nV/rtHz、18MHz、36V RRO 精密运算放大器

数据:

描述

OPA209系列精密运算放大器实现了极低的电压噪声密度(2.2 nV /√ Hz < /span>)电源电流仅为2.5 mA(最大值)。该系列还提供轨到轨输出摆幅,有助于最大化动态范围。

在精密数据采集应用中,OPA209提供快速建立时间,精度为16位,即使对于10 V输出也是如此波动。这种出色的交流性能,加上仅150μV(最大值)的偏移和低漂移温度,使OPA209非常适合快速,高精度应用。

OPA209具有宽泛的双电源功能 - 供电范围为±2.25 V至±18 V,或单电源供电,工作电压范围为4.5 V至36 V.

OPA209采用5引脚SOT-23,8引脚VSSOP封装,标准8引脚SOIC封装。双通道OPA2209采用8引脚VSSOP和8引脚SOIC封装。四通道OPA4209采用14引脚TSSOP封装。

OPA209系列的额定温度范围为?40°C至125°C。

特性

  • 低压噪音:2.2 nV /√ Hz 1 kHz < /li>
  • 0.1 Hz至10 Hz噪声:130 nV PP
  • 低静态电流:2.5 mA /Ch(最大值)
  • 低失调电压:150μV(最大值)
  • 增益带宽积:18 MHz
  • 压摆率:6.4 V /μs
  • 宽电源范围:±2.25 V至+ 18 V,4.5 V至36 V
  • 轨到轨输出
  • 短路电流:±65 mA
  • 5引脚可选SOT-23,8引脚MSOP,8引脚SOIC和14引脚TSSOP封装
  • 应用
    • PLL环路滤波器
    • 低噪声,低 - 电源信号处理
    • 低噪声仪表放大器
    • 高性能ADC驱动器
    • 高性能DAC输出放大器
    • 有源滤波器< /li>
    • 超声波放大器
    • 专业音频前置放大器
    • 低噪声频率合成器
    • 红外探测器放大器
    • 水听器放大器< /LI>

所有其他商标均为其各自所有者的财产。

参数 与其它产品相比 精密 运算放大器 (Vos<1mV)


Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Offset Drift (Typ) (uV/C)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
CMRR (Typ) (dB)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Input Bias Current (Max) (pA)
Output Current (Typ) (mA)
Features
Architecture
OPA209 OPA211
1     1
4.5     4.5
36     36
18     45
6.4     27
Out     Out
0.15     0.05
1     0.15
2.2     3.6
2.2     1.1
130     120
Catalog     Catalog
-40 to 125     -40 to 125
SOIC
SOT-23
VSSOP
SOIC
SON
VSSOP
8SOIC: 29 mm2: 6 x 4.9(SOIC)
5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23)
8VSSOP: 15 mm2: 4.9 x 3(VSSOP)
8SOIC: 29 mm2: 6 x 4.9(SOIC)
See datasheet (SON)
8VSSOP: 15 mm2: 4.9 x 3(VSSOP)
4500     125000
65     30
N/A     Shutdown
Small Size
Bipolar     Bipolar

方框图 (2)
