OPA2810 高性能、低成本轨至轨输入/输出 HV FET 运算放大器

数据： OPA2810 双通道、高性能、低功耗、宽电源范围、轨至轨输入/输出 FET 输入运算放大器数据表

描述

OPA2810是一个双通道，FET输入，电压反馈运算放大器，具有极低的输入偏置电流.OPA2810具有单位增益稳定性和120MHz的小信号单位增益带宽，并以非常低的静态功耗提供出色的直流精度和动态交流性能.OPA2810采用德州仪器（TI）专有的高速SiGe BiCMOS工艺制造，在类似的静态功耗级别下与同等的FET输入放大器相比，性能得到显着提高.OPA2810具有70MHz的增益带宽积（GBWP），极高的压摆率（180V /μs）和极低的噪声（5.7nV /√ Hz ），非常适合广泛的数据采集和信号处理应用。在达到这些基准性能水平的同时，消耗的典型静态电流（I _Q）为3.65mA /通道。

OPA2810具有4.75V至27V的宽额定电源电压范围，并具有轨至轨输入和输出.OPA2810器件的宽电源电压范围和出色的动态性能使其非常适合广泛的应，如宽带光电二极管跨导放大器，测试和测量前端缓冲器，有源滤波器，阻抗测量系统，功率分析仪以及通用的增益和电平位移级.OPA2810放大器能够提供50毫安的线性输出电流，因此适用于驱动光电组件和将DAC输出缓冲到重负载中。

OPA2810采用8引脚的SOT23-8和VSSOP-8封装，能够在-40°C至+ 125°C的额定扩展工业温度范围内工作。

特性

高速：70MHz增益带宽积
120MHz小信号带宽
高压摆率：180V /μs
宽电源电压范围：4.75V至27V
低噪声：
- 输入电压噪声：5.7nV /√ Hz （f = 100kHz）
- 输入电流噪声：0.7fA /√ Hz （f = 100kHz）
轨至轨FET输入：
- 低输入偏置电流：2pA
轨至轨输出：
- 高线性输出电流：50mA
低输入失调电压：±500μV（最大值）
低失调漂移： ±2μV/°C（典型值）
低失真：2V _PP，1MHz时为-95 /-95dBc HD2 /3
高共模抑制比（CMRR）：100dB
低功耗：3.65mA /通道

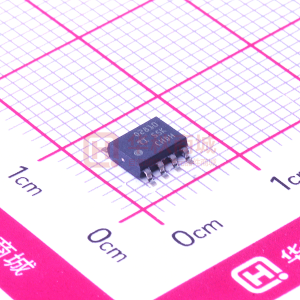

小型封装：8引脚SOT-23和VSSOP
扩展工作温度范围：
-40°C至+ 125°C

所有商标均为其各自所有者的财产RS。

参数与其它产品相比高速运算放大器 (GBW>=50MHz)


Architecture
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
BW @ Acl (MHz)
Acl, min spec gain (V/V)
Slew Rate (Typ) (V/us)
Vn at Flatband (Typ) (nV/rtHz)
Vn at 1kHz (Typ) (nV/rtHz)
Iq per channel (Typ) (mA)
Vos (Offset Voltage @ 25C) (Max) (mV)
Rail-to-Rail
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
CMRR (Typ) (dB)
Input Bias Current (Max) (pA)
Offset Drift (Typ) (uV/C)
GBW (Typ) (MHz)
Output Current (Typ) (mA)
2nd Harmonic (dBc)
3rd Harmonic (dBc)
@ MHz

OPA2810
FET Voltage FB
2
4.75
27
120
2
180
5.7
5.7
3.65
0.5
In Out
N/A
Catalog
-40 to 125
SOT-23 VSSOP
8SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP)
100
20
2
70
100
92
912
1
