OPA192-Q1 汽车类高电压轨至轨输入/输出精密运算放大器 E-Trim 系列

数据： OPAx192-Q1 36-V Precision, Rail-to-Rail Input/Output, Low-Offset Voltage, Low-Input Bias Current Op Amp With e-trim 数据表

描述

OPAx192-Q1系列（OPA192-Q1和OPA2192-Q1）是新一代36V电子微调操作放大器。 OPAx192-Q1系列运算放大器采用e-trim，这是一种封装级调整方法，用于在塑料成型工艺后的最后制造步骤中实现偏移和偏移温度。这种方法最大限度地减少了固有输入晶体管失配的影响，以及封装成型过程中产生的误差。

这些器件具有出色的直流精度和交流性能，包括轨到轨输入/输出，低失调（±5μV），典型值），低失调漂移（±0.2μV/°C，典型值）和10 MHz带宽。

独特的功能，如电源轨的差分输入电压范围，高输出电流（±65 mA）），高电容负载驱动高达1 nF，高压摆率（20 V /μs）使得OPAx192-Q1成为高压工业应用的强大，高性能运算放大器。

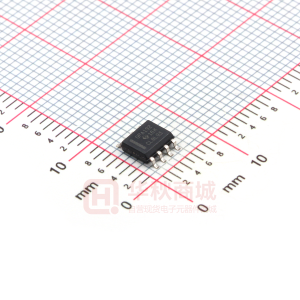

OPAx192-Q1系列运算放大器采用8引脚VSSOP封装，额定温度范围为-40°C至+ 125°C。

特性

符合汽车应用要求
AEC-Q100符合以下结果：
- 设备温度等级1：-40°C至+ 125°C环境工作温度
- 器件HBM ESD分类级别3A
- 器件CDM ESDClassification Level 4A
低偏移电压：±5μV
低偏移电压漂移：±0.2μV/°C
低噪声：5.5 nV /√ Hz 1 kHz
高共模抑制：140 dB
低偏置电流：±5 pA
轨道 - 轨到位输入和输出
宽带宽：10 MHz GBW
高压摆率：20 V /μs
低静态电流：每个放大器1 mA < /li>
宽电源：±2.25 V至±18 V，4.5 V至36 V
EMI /RFI滤波输入
差分输入电压范围至电源轨
高电容负载驱动能力：1 nF
行业标准封装：
- 单通道和双通道inVSSOP-8

所有商标均为其各自所有者的财产。

参数与其它产品相比精密运算放大器 (Vos<1mV)


Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Offset Drift (Typ) (uV/C)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
CMRR (Typ) (dB)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Input Bias Current (Max) (pA)
Output Current (Typ) (mA)
Features
Architecture

OPA192-Q1	OPA180-Q1	OPA188-Q1	OPA197-Q1	OPA2192-Q1	OPA2197-Q1
1	1	1	1	2	2
4.5	4	4	4.5	4.5	4.5
36	36	36	36	36	36
10	2	2	10	10	10
20	0.8	0.8	20	20	20
In Out	In to V- Out	In to V- Out	In Out	In Out	In Out
0.025	0.075	0.025	0.25	0.025	0.25
0.15	0.1	0.03	0.5	0.15	0.5
1	0.45	0.425	1	1	1
5.5	10	8.8	5.5	5.5	5.5
120	114	114	140	120	140
Automotive	Automotive	Automotive	Automotive	Automotive	Automotive
-40 to 125	-40 to 105	-40 to 125	-40 to 125	-40 to 125	-40 to 125
VSSOP	VSSOP	VSSOP	VSSOP	VSSOP	VSSOP
8VSSOP: 15 mm2: 4.9 x 3(VSSOP)	8VSSOP: 15 mm2: 4.9 x 3(VSSOP)	8VSSOP: 15 mm2: 4.9 x 3(VSSOP)	8VSSOP: 15 mm2: 4.9 x 3(VSSOP)	8VSSOP: 15 mm2: 4.9 x 3(VSSOP)	8VSSOP: 15 mm2: 4.9 x 3(VSSOP)
20	1000	1400	20	20	20
65	18	18	65	65	65
EMI Hardened High Cload Drive	EMI Hardened Zero Drift	EMI Hardened Zero Drift	EMI Hardened High Cload Drive	EMI Hardened High Cload Drive	EMI Hardened High Cload Drive
CMOS	CMOS	CMOS	CMOS	CMOS	CMOS
