INA180，INA2180和INA4180（INAx180）电流检测放大器专为经成本优化的应用而设计。这些器件是一系列电流检测放大器（也称为电流分流监控器）的一部分，可在独立于电源电压的-0.2V至+ 26V范围内的共模电压中检测电流检测电阻器上的压降.INAx180集成有一个匹配的电阻器增益网络，具有四个固定增益器件选项：20V /V，50V /V，100V /V或200V /V.该匹配增益电阻器网络可最大限度地减小增益误差并降低温漂。
所有这些器件由2.7V至5.5V单电源供电。单通道INA180消耗的最大电源电流为260μA;而双通道INA2180消耗的最大电源电流为500μA，四通道消耗的最大电源电流为900μA。

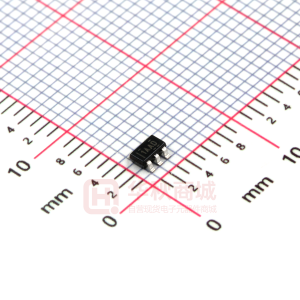

INA180采用具有两种不同引脚配置的5引脚SOT-23封装.INA2180采用8引脚VSSOP封装.INA4180采用14引脚TSSOP封装。所有器件选项的额定扩展工作温度范围为-40°C至+ 125℃。
所有商标均为各自所有者的财产。
| Common Mode Voltage (Max) (V) |
| Common Mode Voltage (Min) (V) |
| Input Offset (+/-) (Max) (uV) |
| Input Offset Drift (+/-) (Typ) (uV/C) |
| Gain (V/V) |
| Gain Error (%) |
| Gain Error Drift (Max) (ppm/°C) |
| CMRR (Min) (dB) |
| Bandwidth (kHz) |
| Supply Voltage (Max) (V) |
| Supply Voltage (Min) (V) |
| Iq (Max) (mA) |
| Number of Channels (#) |
| Features |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| INA180 | INA181 | INA199 | INA2180 | INA4180 |
|---|---|---|---|---|
| 26 | 26 | 26 | 26 | 26 |
| -0.2 | -0.2 | -0.1 | -0.2 | -0.2 |
| 150 | 150 | 150 | 150 | 150 |
| 0.2 | 0.2 | 0.1 | 0.2 | 0.2 |
| 100 20 200 50 | 100 20 200 50 | 50 | 100 20 200 50 | 100 20 200 50 |
| 1 | 1 | 1 | 1 | 1 |
| 20 | 20 | 10 | 20 | 20 |
| 84 | 84 | 100 | 84 | 84 |
| 350 210 150 105 | 350 210 150 105 | 80 30 14 | 350 210 150 105 | 350 210 150 105 |
| 5.5 | 5.5 | 26 | 5.5 | 5.5 |
| 2.7 | 2.7 | 2.7 | 2.7 | 2.7 |
| 0.3 | 0.3 | 0.115 | 0.5 | 1 |
| 1 | 1 | 1 | 2 | 4 |
| Low-side Capable | Bi-directional Low-side Capable | Bi-directional Low-side Capable | Dual channel Low-side Capable | Low-side Capable Quad channel |
| Catalog | Catalog | Catalog | Catalog | Catalog |
| -40 to 125 | -40 to 125 | -40 to 125 | -40 to 125 | -40 to 125 |
| SOT-23 | SOT-23 | SC70 UQFN | VSSOP | TSSOP |
| 5SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) | 6SOT-23: 8 mm2: 2.8 x 2.9(SOT-23) | 6SC70: 4 mm2: 2.1 x 2(SC70) 10UQFN: 3 mm2: 1.4 x 1.8(UQFN) | 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) | 14TSSOP: 32 mm2: 6.4 x 5(TSSOP) |
