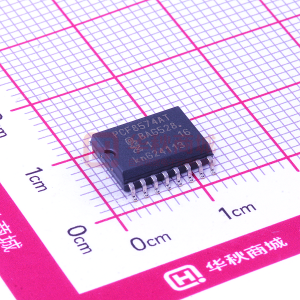

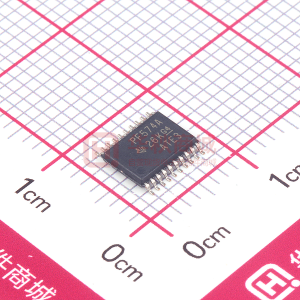

PCF8574A 用于 I2C 总线的远程 8 位 I/O 扩展器

数据:

描述

用于双线双向总线的这个8位输入/输出(I /O)扩展器(I 2 C)设计用于2.5 V至6 VV CC 操作。

PCF8574A器件通过I 2为大多数微控制器系列提供通用远程I /O扩展 C接口[串行时钟(SCL),串行数据(SDA)]。

该器件具有8位准双向I /O端口(P0-P7),包括锁存输出具有高电流驱动能力,可直接驱动LED。每个准双向I /O都可以用作输入或输出,而无需使用数据方向控制信号。上电时,I /O很高。在此模式下,只有V CC 的电流源有效。

特性

  • 低待机电流消耗10μAMax
  • I 2 C并行端口扩展器
  • 漏极开路中断输出
  • 与大多数微控制器兼容
  • 具有高电流驱动的锁存输出
    能够直接驱动LED
  • 闩锁性能超过每个JESD 78,Class II 100 mA

参数 与其它产品相比 I2C 通用 I/O (GPIO)


Voltage Nodes (V)
fSCLK (Max) (MHz)
VCC (Min) (V)
Frequency (Max) (kHz)
VCC (Max) (V)
I2C Address
Number of I/Os
Rating
Operating Temperature Range (C)
Package Group
Pin/Package
PCF8574A
5
3.3
0.1
2.5
100
6
0111 xxx
8
Catalog
-40 to 85
PDIP
SOIC
TSSOP
TVSOP
VQFN
16PDIP
16SOIC
20TSSOP
20TVSOP
20VQFN

方框图 (1)
