TCA9554 远程 8 位 I2C 和 SMBus I/O 扩展器

数据： TCA9554 具有中断输出和配置寄存器的低压 8 位 I2C 和系统管理总线 (SMbus) 低功耗输入输出 (I/O) 扩展器数据表 (Rev. E)

描述

TCA9554是一款16引脚器件，可为两线双向I ² C总线（或SMBus）协议提供8位通用并行输入和输出（I /O）扩展。该器件的工作电源电压范围为1.65V至5.5V。器件支持100kHz（标准模式）和400kHz（快速模式）两种时钟频率。当开关，传感器，按钮，LED，风扇以及其他相似器件需要额外的I /O时，I /O扩展器（如TCA9554）可提供简单解决方案。

TCA9554的功能包括当输入端口状态发生变化时，在 INT 引脚上生成中断。硬件可选地址引脚A0，A1和A2最多允许8个TCA9554器件位于同一I ^{2 < /sup> C总线上。该器件还可通过电源循环供电以生成加电复位，从而复位到默认状态。}

特性

I ² C至并行端口扩展器
开漏电路低电平有效中断输出
1.65V至5.5V的工作电源电压范围
可耐受5V电压的I /O端口
400kHz快速I ² C总线
3个硬件地址引脚可在I ² C /SMBus上支持最多8个器件
输入和输出配置寄存器
极性反转寄存器
内部加电复位
低待机电流消耗
所用通道在加电时被配置为输入
加电时无毛刺脉冲
SCL /SDA输入端上的噪声滤波器
具有最大高电流驱动能力的锁存输出，适用于直接驱动LED
锁断性能超过100mA，符合JESD 78 II类规范的要求）
静电放电（ESD）保护性能超过JESD 22规范的要求
- 2000V人体放电模型（A114-A）
- 1000V充电器件模型（C101）

所有商标是thei的财产各自的所有者。

参数与其它产品相比 I2C 通用 I/O (GPIO)


Voltage Nodes (V)
fSCLK (Max) (MHz)
VCC (Min) (V)
Frequency (Max) (kHz)
VCC (Max) (V)
I2C Address
Number of I/Os
Rating
Operating Temperature Range (C)
Package Group
Pin/Package

TCA9554	PCA9534	PCA9534A	TCA7408	TCA9538
1.8 2.7 3.3 3.6 5	2.7 3.3 3.6 5	2.7 3.3 3.6 5	1.8 2.7 3.3 3.6 5	1.8 2.7 3.3 3.6 5
0.4	0.4	0.4	0.4	0.4
1.65	2.3	2.3	1.65	1.65
400	400	400	400	400
5.5	5.5	5.5	5.5	5.5
0100 xxx	0100 xxx	0111 xxx	0100 00x	1110 0xx
8	8	8	8	8
Catalog	Catalog	Catalog	Catalog	Catalog
-40 to 85	-40 to 85	-40 to 85	-40 to 85	-40 to 85
SOIC SSOP SSOP TSSOP	SOIC SSOP TSSOP TVSOP VQFN	SOIC SSOP TSSOP TVSOP VQFN VQFN	uCSP	SSOP TSSOP
16SOIC 16SSOP 16SSOP 16TSSOP	16SOIC 16SSOP 16TSSOP 16TVSOP 16VQFN	16SOIC 16SSOP 16TSSOP 16TVSOP 16VQFN 16VQFN	16uCSP	16SSOP 16TSSOP

技术文档

数据手册（1）

TCA9554 具有中断输出和配置寄存器的低压 8 位 I2C 和系统管理总线 (SMbus) 低功耗输入输出 (I/O) 扩展器数据表 (Rev. E)

元器件购买 TCA9554 相关库存

I/O端口扩展器

型号：TCA9554PWR 封装：TSSOP16_5X4.4MM

品牌：TI 描述：具有中断、弱上拉和配置寄存器的 8 位 1.65V 至 5.5V I2C/SMBus I/O 扩展器

金额：￥15.33999
去购买
I/O端口扩展器

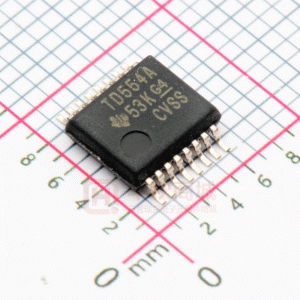

型号：TCA9554ADBR 封装：SSOP16
