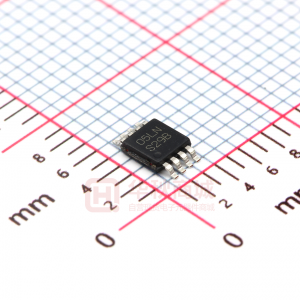

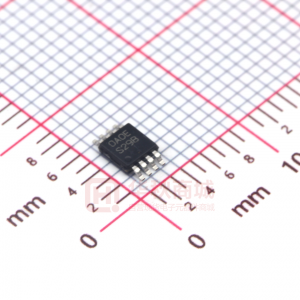

LM3485-Q1 汽车级、4.5-35V、滞后非同步 PFET 降压控制器

数据:

描述

LM3485是一款高效PFET开关稳压控制器,可用于快速,轻松地开发小型,低成本的开关降压稳压器广泛的应用。迟滞控制架构提供简单的设计,无需使用各种外部组件的任何控制环稳定性问题。 PFET架构还允许低元件数量以及超低压差,100%占空比工作。另一个好处是在轻负载条件下高效运行而不会增加输出纹波。

通过测量PFET的R DS(ON)上的电压来提供电流限制保护,从而消除了对检测电阻的需求。可通过单个电阻调节逐周期电流限制,确保在一系列输出电流范围内安全运行。

特性

  • 易于使用的控制方法
  • 无需控制回路补偿
  • 4.5- V至35V宽输入范围
  • 1.242-V至V IN 可调节输出范围
  • 高效率93%
  • ± 1.3%(过温±2%)内部参考
  • 100%占空比
  • 最大工作频率> 1 MHz
  • 电流限制保护

参数 与其它产品相比 降压控制器 (外部开关)


Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Number of Phases
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
Control Mode
LM3485-Q1 LM1770 LM1771 LM25085 LM25085-Q1 LM3475 LM3477 LM3485 LM3489 LM3489-Q1
4.5     2.8     2.8     4.5     4.5     2.7     2.95     4.5     4.5     4.5
35     5.5     5.5     42     42     10     35     35     35     35
1.242     0.8     0.8     1.25     1.25     0.8     1.265     1.242     1.239     1.239
35     4.5     4.5     42     42     10     31     35     35     35
4     4     6     10     10     5     6     4     4     4
1     1     1     1     1     1     1     1     1     1
1     1     1     1     1     1     1     1     1     1
50     500     500     50     50     100     500     50     50     50
1000     2000     2000     1000     1000     2000     500     1000     1400     1400
0.25     0.4     0.4     1.25     1.25     0.26     2     0.25     0.28     0.28
Enable     Light Load Efficiency     Enable     Adjustable Current Limit
Frequency Synchronization
Adjustable Current Limit
Frequency Synchronization
Enable
Light Load Efficiency
Enable     Enable     Enable     Enable
100     98     98     100     100     100     93     100     100     100
-40 to 125     -40 to 125     -40 to 125     -40 to 125     -40 to 125     -40 to 125     -40 to 125     -40 to 125     -40 to 125     -40 to 125
Automotive     Catalog     Catalog     Catalog     Automotive     Catalog     Catalog     Catalog     Catalog     Automotive
VSSOP     SOT-23     VSSOP
WSON
MSOP-PowerPAD
VSSOP
WSON
MSOP-PowerPAD     SOT-23     VSSOP     VSSOP     VSSOP     VSSOP
Hysteretic     Constant on-time (COT)     Constant on-time (COT)     Constant on-time (COT)     Constant on-time (COT)     Hysteretic     Current Mode     Hysteretic     Hysteretic     Hysteretic
